PT-MA-HD44M

Matrice HDMI 4x4 4K 18Gbps con De-Embedding Audio

La matrice HDMI 4x4 4K PT-MA-HD44M distribuisce quattro segnali di ingresso HDMI 2.0 in modo indipendente su quattro uscite HDMI con piena larghezza di banda di 18Gbps per risoluzioni fino a 4K@60Hz (4:4:4), inclusa la compatibilità HDCP 2.2. Il segnale audio di ciascun ingresso può essere de-embedded sia come segnale analogico (stereo, Phoenix) sia come segnale digitale (S/PDIF, coassiale) per essere inoltrato a un sistema audio. La matrice dispone di diverse opzioni di controllo, tra cui pulsanti sul pannello frontale o telecomando IR (incluso) con display LCD integrato. I segnali del telecomando vengono ricevuti da un ricevitore IR integrato o remoto (3,5 mm, incluso). Inoltre, la matrice può essere controllata e configurata tramite RS232 o via IP utilizzando un’ampia interfaccia web GUI accessibile da qualsiasi browser. Il telaio molto compatto (circa metà larghezza rack) può essere installato anche in posizioni nascoste grazie alle funzionalità di controllo remoto incluse.

PureTools - Prodotti elettronici professionali per applicazioni commerciali
Il commutatore a matrice 4x4 4K PT-MA-HD44M combina un’ampia gamma di funzioni in uno spazio fisico estremamente ridotto. Quattro ingressi HDMI possono essere commutati indipendentemente su quattro uscite – con piena larghezza di banda HDMI v2.0 fino a 18Gbps per risoluzioni fino a 4K@60 (4:4:4). Supporta tutti gli standard della specifica HDMI v2.0 come HDR10, HLG, Dolby Vision e HDCP 2.2.
Per integrare la matrice in un sistema audio esistente o pianificato, offre due opzioni per il de-embedding audio separato da ciascuno dei quattro ingressi HDMI. Un segnale stereo analogico può essere emesso e trasmesso tramite connettore Phoenix a 3 poli. Formati audio digitali come PCM 2.0, LPCM 5.1 / 7.1 nonché Dolby TrueHD e DTS-HD Master Audio possono essere inviati direttamente al sistema audio tramite uscite S/PDIF coassiali.

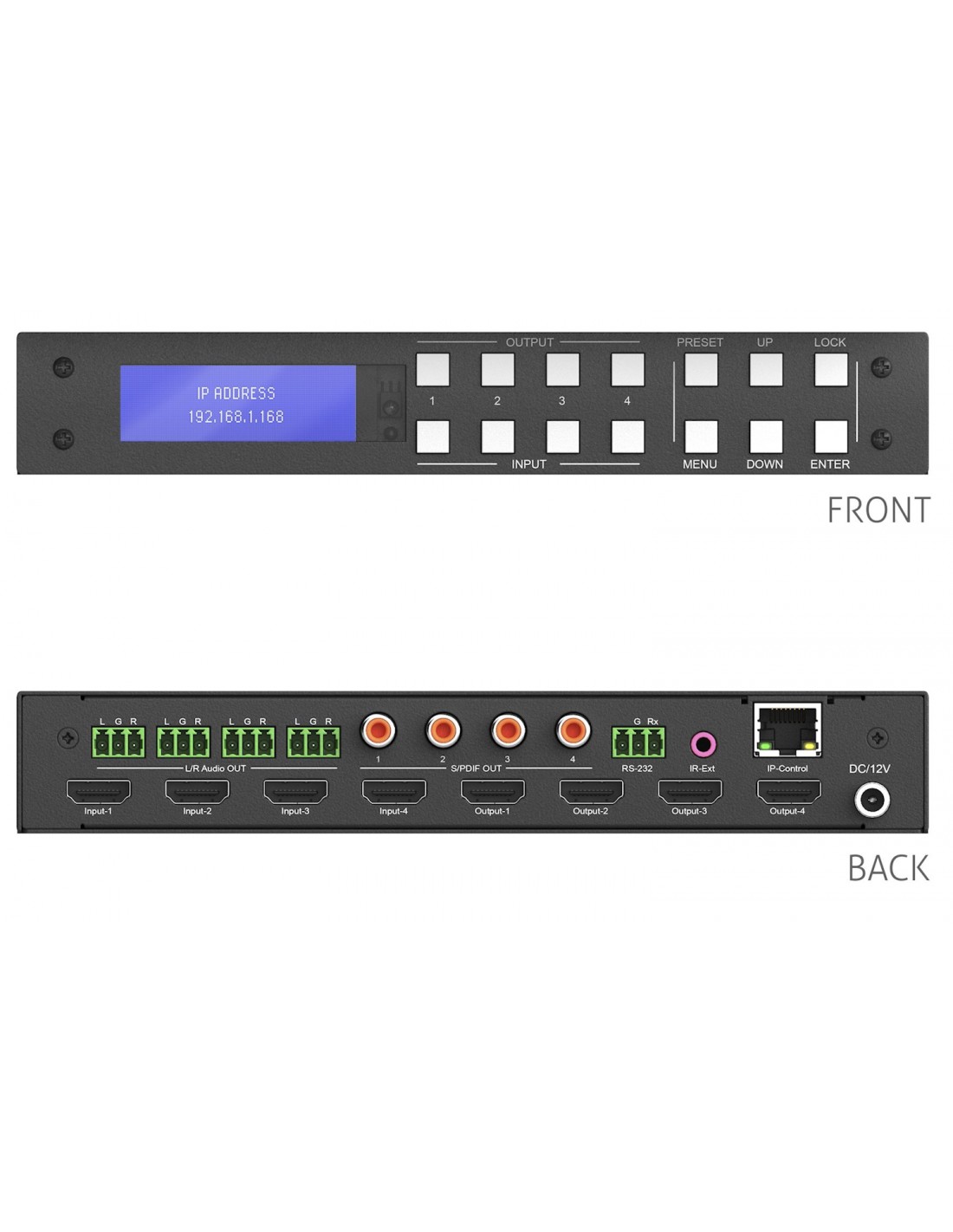

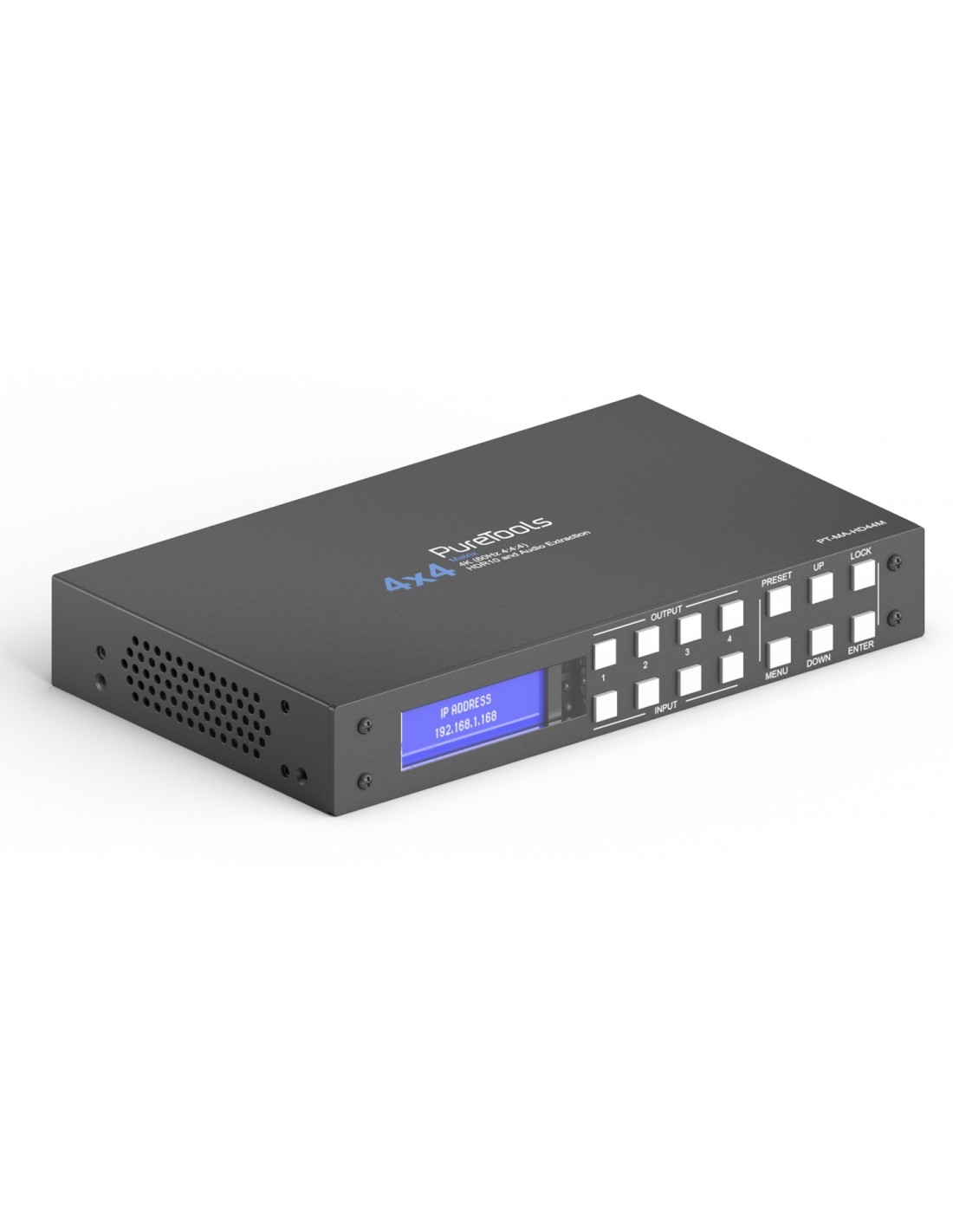

Un ampio display LCD sul pannello frontale mostra a colpo d’occhio tutte le impostazioni e configurazioni rilevanti. Le estese impostazioni di menu sono accessibili tramite telecomando o pulsanti sul pannello frontale. Qui è possibile regolare, tra le altre cose, le impostazioni audio e video per ciascun canale, inclusa la configurazione EDID, la modalità audio e il de-embedding audio. In questo menu è inoltre possibile memorizzare e richiamare fino a otto preset di ingresso/uscita. Tutte le impostazioni di sistema, dal baud rate RS232 alla configurazione di rete DHCP fino al riavvio e al reset, sono disponibili da questo menu.
Oltre alla commutazione diretta e alla navigazione del menu, il telecomando offre anche diverse funzioni pratiche, come il silenziamento dell’audio HDMI, una funzione mirror in cui ciascun ingresso viene instradato direttamente all’uscita corrispondente, oppure una funzione “All” in cui un ingresso specifico viene instradato simultaneamente a tutte le uscite. La configurazione della matrice può essere effettuata anche tramite telecomando o pulsanti sul pannello frontale. Per ricevere i segnali IR del telecomando, è disponibile un sensore IR integrato sul pannello frontale, oltre a un connettore breakout (jack da 3,5 mm) per collegare un ricevitore IR cablato, incluso nella confezione.
Oltre al funzionamento manuale, la matrice può essere controllata anche tramite RS232 seriale (Phoenix a 3 poli). Istruzioni dettagliate sull’uso dell’interfaccia RS232 sono incluse nel manuale utente completo.
Tramite connessione Ethernet RJ45, la matrice può essere integrata in una rete e quindi controllata da qualsiasi altro dispositivo di rete, come un PC o uno smartphone. A tale scopo è disponibile una completa interfaccia web GUI, accessibile da qualsiasi browser tramite l’indirizzo IP della matrice. All’interno della web GUI è possibile applicare tutte le configurazioni e impostazioni disponibili anche tramite controllo diretto dal display LCD.
Grazie a questa versatilità di controllo esterno, è possibile installare la matrice anche in modo nascosto senza alcuna perdita di funzionalità.
Il firmware della matrice può inoltre essere aggiornato tramite RS232.

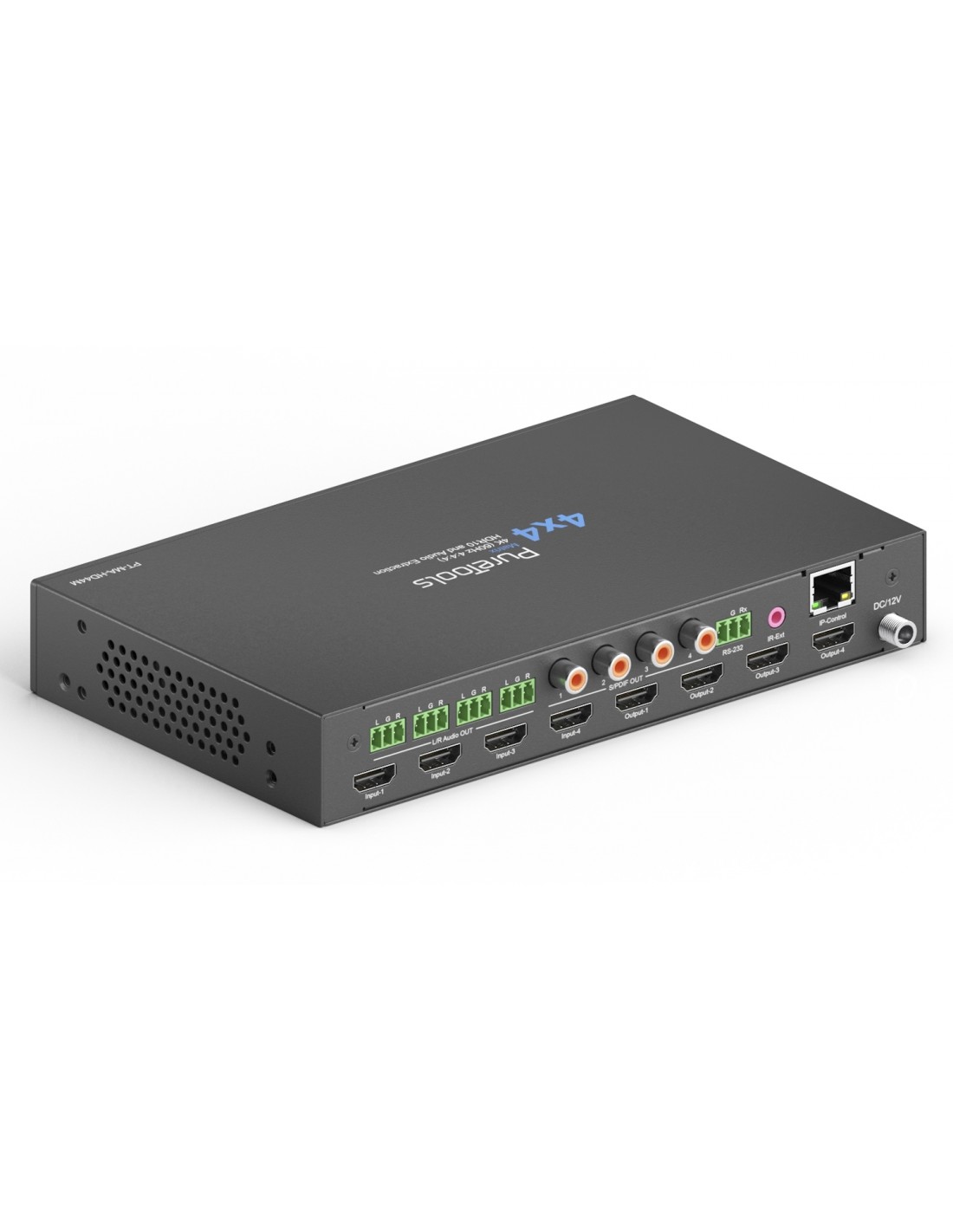

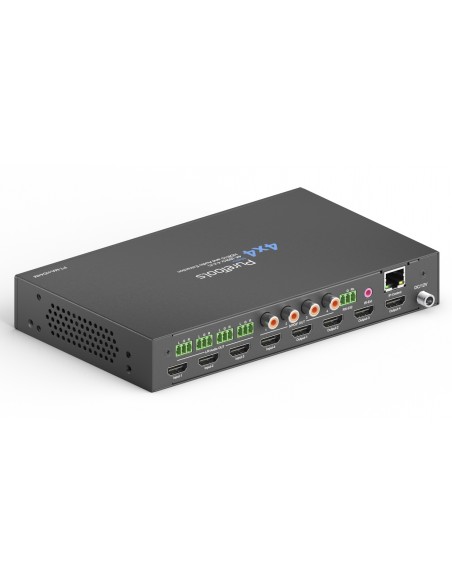

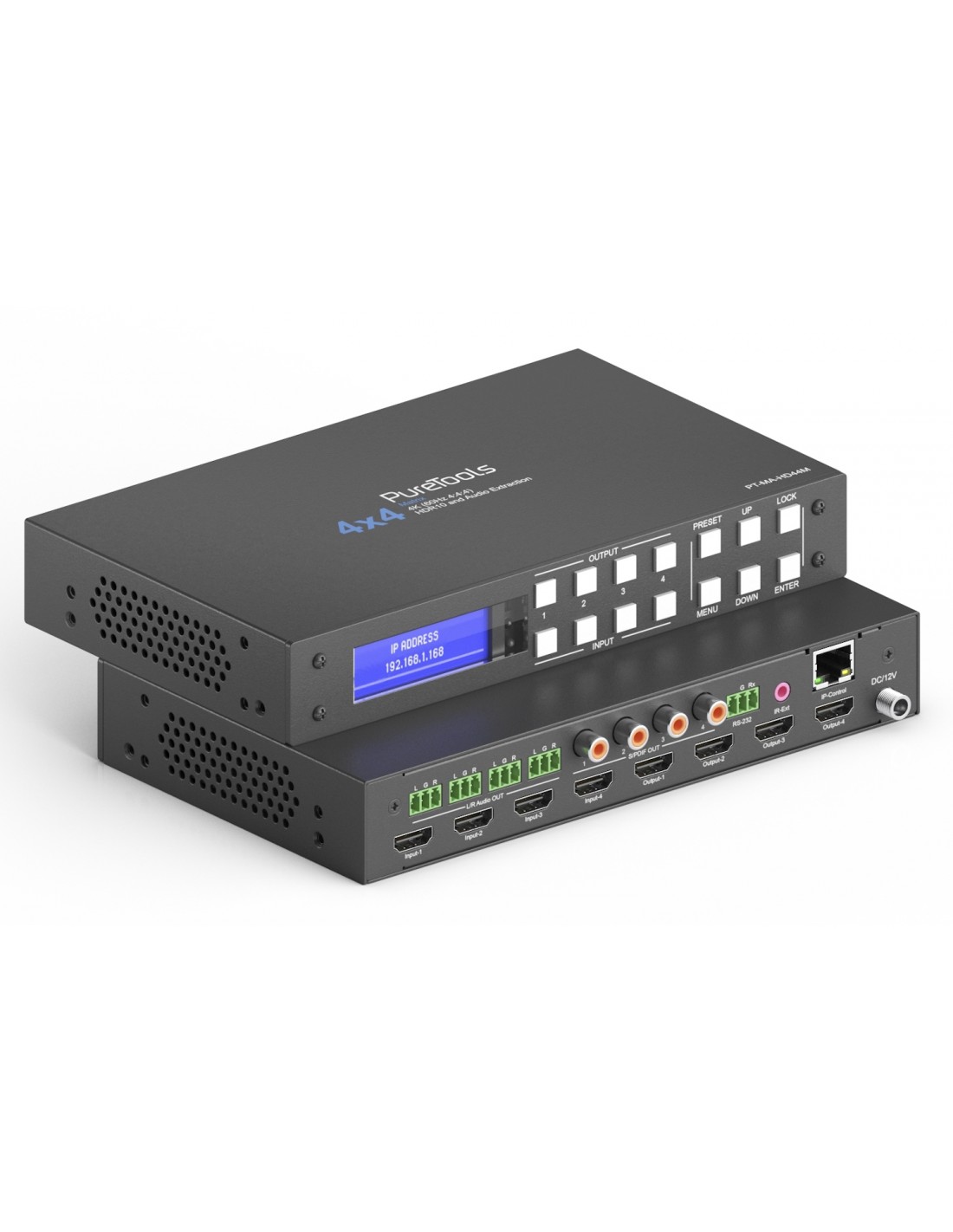

Il telaio molto compatto e discreto, con dimensioni complessive di soli 216,2 x 128,5 x 34 mm, occupa solo metà della larghezza di un rack durante l’installazione e pesa meno di mezzo chilogrammo (470 g). Ciò consente di installare e utilizzare la matrice in modo invisibile e anche negli spazi più ristretti, ad esempio in un rack AV in una sala server o in un mobile basso. È inoltre presente un connettore di alimentazione avvitabile per un’integrazione sicura.
