FX-I380-007

Risoluzioni fino a 8K 60Hz con un design ibrido per prestazioni ottimali

FX-I380 – Cavo ibrido in fibra HDMI 2.1: trasmissione del segnale ad ampia larghezza di banda per installazioni AV professionali
Il cavo ibrido HDMI 2.1 FX-I380 integra conduttori in fibra ottica e rame all’interno di un diametro esterno compatto di 4,5 mm, supportando la trasmissione di segnali AV ad ampia larghezza di banda su distanze estese. Il suo alloggiamento interamente in metallo e i contatti dorati di precisione migliorano la durata meccanica e le prestazioni elettriche, mentre la guaina priva di alogeni (LSZH) garantisce una ridotta emissione di fumo in ambienti soggetti a requisiti di conformità. Questo design del cavo è particolarmente adatto per installazioni fisse in sale riunioni, centri di controllo, digital signage e spazi di lavoro ibridi, dove l’affidabilità del segnale 8K e la sicurezza dell’installazione sono considerazioni fondamentali.

• HDMI 2.1 – larghezza di banda di 48Gbps: Supporta risoluzioni fino a 8K UltraHD-2 a 60Hz, consentendo video non compressi ad alto frame rate per sistemi AV avanzati. L’elevata velocità di trasmissione garantisce la compatibilità con display professionali e dispositivi sorgente attuali e di nuova generazione in ambienti esigenti.

• Contatti dorati di precisione: Utilizza connettori maschio HDMI-A placcati in oro per fornire un contatto elettrico stabile, riducendo al minimo la perdita di segnale e la resistenza di contatto. Questa caratteristica è particolarmente importante per mantenere connessioni affidabili in installazioni permanenti su rack, podi o placche a parete.

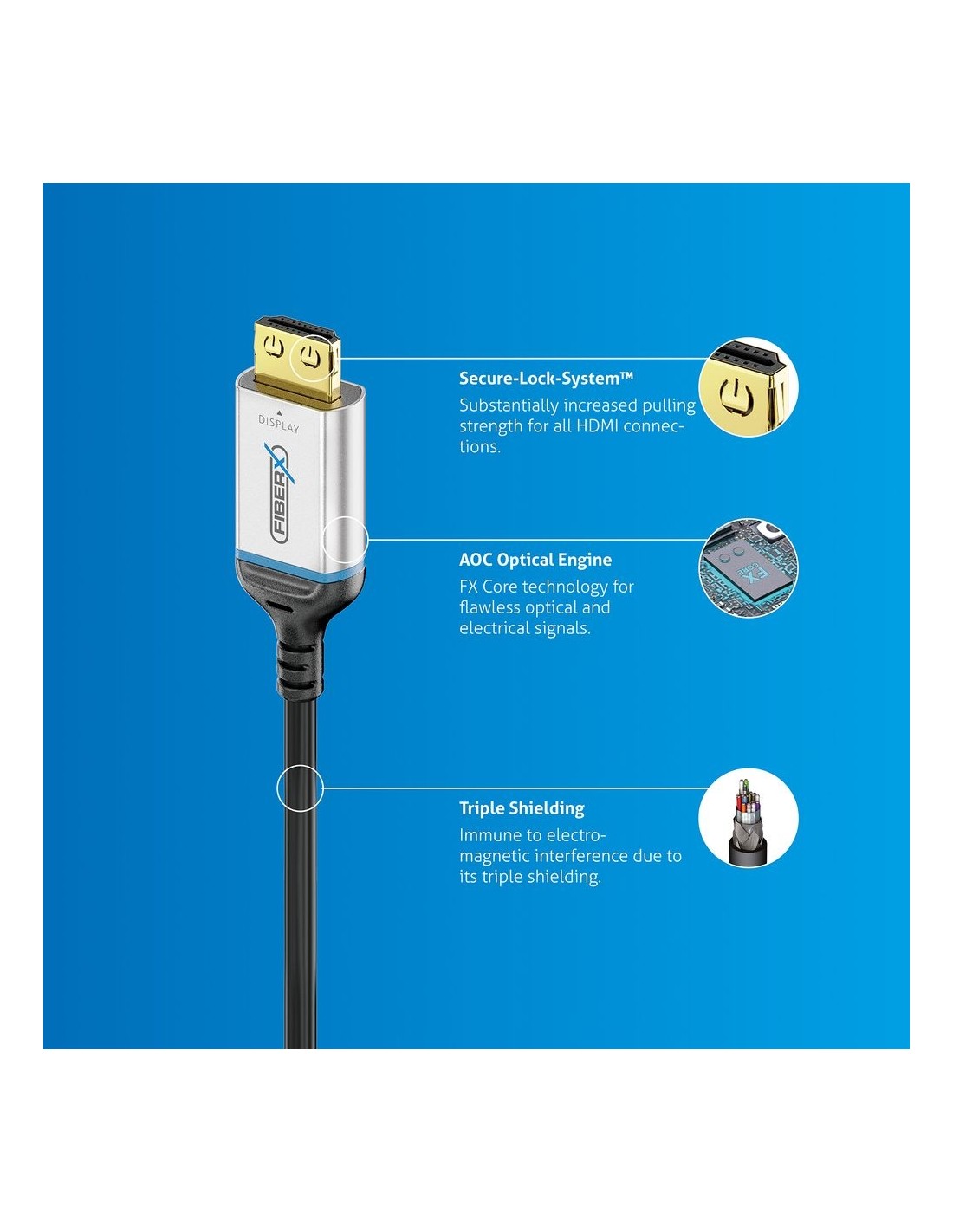

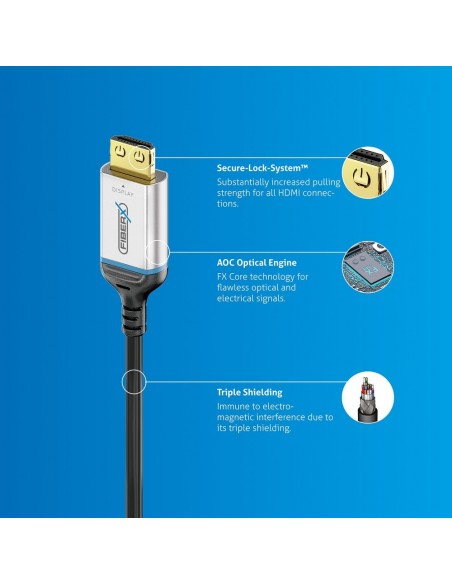

• Resistenza EMI, bassa attenuazione: Progettato per resistere alle interferenze elettromagnetiche e garantire una bassa attenuazione del segnale, il cavo mantiene la fedeltà del segnale in ambienti elettricamente rumorosi come control room o gruppi di apparecchiature. Questo assicura prestazioni AV costanti anche in scenari di installazione complessi.

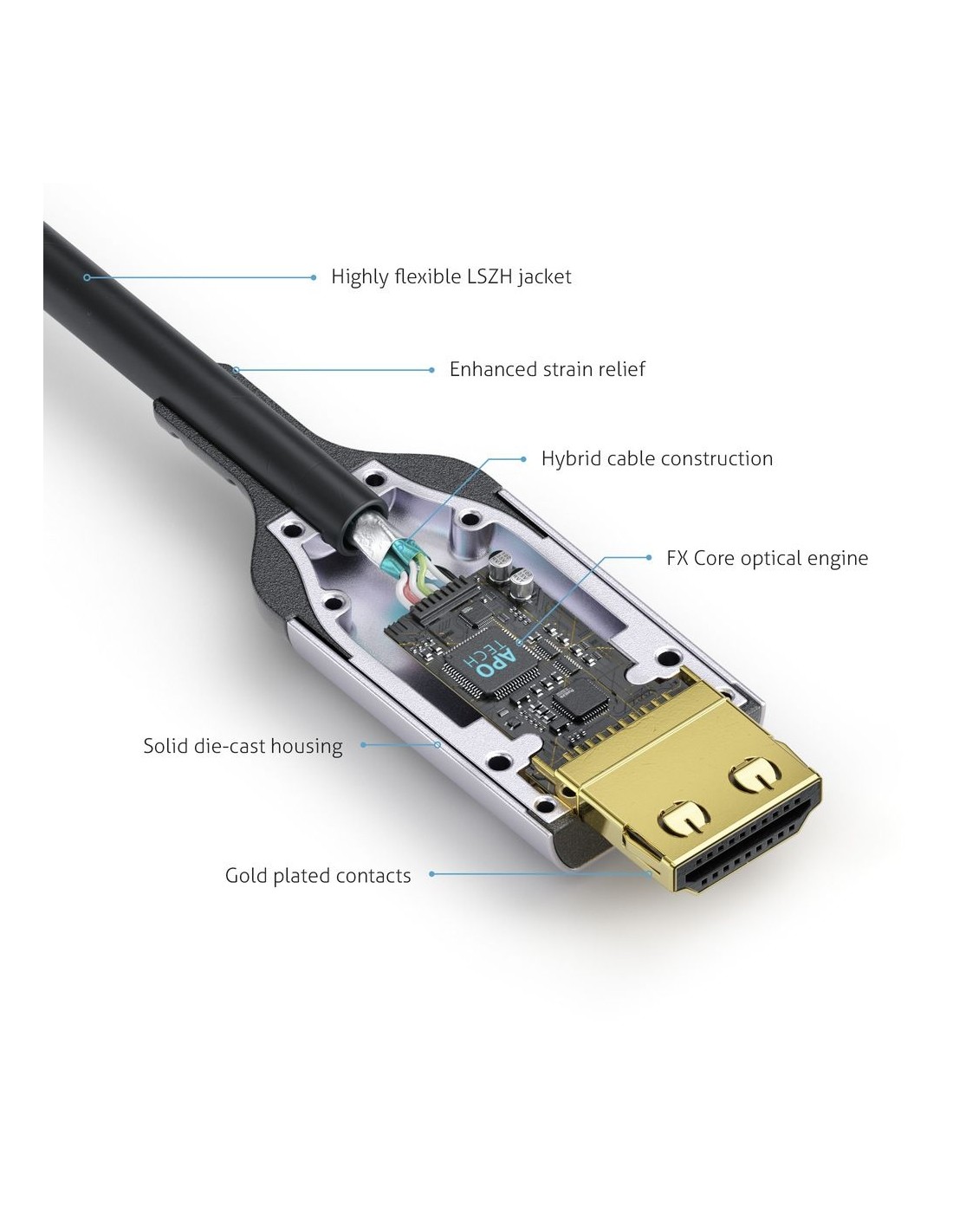

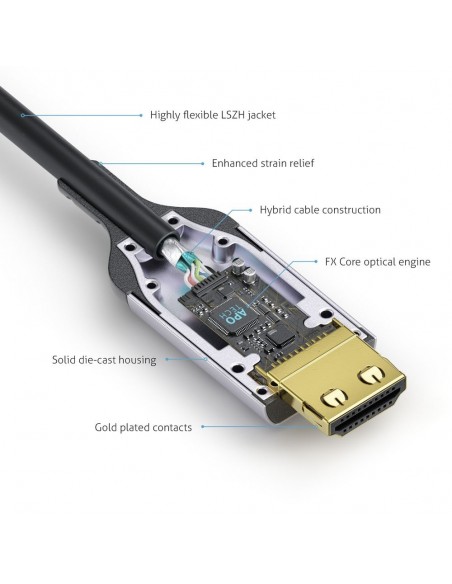

• Costruzione ibrida in fibra e rame: Combina linee in fibra ottica per la trasmissione del segnale AV con conduttori in rame per alimentazione e dati, ottimizzando sia la larghezza di banda sia l’affidabilità. La topologia ibrida è adatta a lunghe tratte di cavo tra sorgente e display senza compromettere la qualità del segnale.

• Guaina esterna priva di alogeni (LSZH): La guaina a bassa emissione di fumo e priva di alogeni (LSZH) riduce le emissioni tossiche in caso di incendio, supportando la conformità agli standard di sicurezza degli edifici. Questa specifica è essenziale per luoghi pubblici, spazi meeting e ambienti di controllo in cui la sicurezza antincendio è un requisito.

Soluzione completa di cablaggio per implementazioni AV ad alta risoluzione
Il FX-I380 rappresenta un’interconnessione tecnicamente avanzata per la distribuzione di segnali AV ad alta risoluzione, combinando fibra e rame per affrontare le sfide della trasmissione su lunga distanza e delle interferenze elettromagnetiche. Integrando materiali a bassa emissione di fumo e privi di alogeni, oltre a contatti di precisione, questo cavo supporta un funzionamento sicuro e affidabile in installazioni professionali per sale riunioni, segnaletica e applicazioni di controllo.

FiberX - Quando distanza, qualità e larghezza di banda sono essenziali
I cavi FX-I380 HDMI Ultra High Speed, inclusi nella serie FiberX di PureLink, sono progettati per una trasmissione ottimale dei segnali HDMI 2.1 su lunghe distanze. La costruzione ibrida con conduttori in fibra e rame consente lunghezze del cavo significativamente maggiori rispetto ai tradizionali cavi HDMI in rame. Il flusso AV viene trasmesso tramite fibre ottiche, completamente immune alle interferenze elettromagnetiche, ed è integrato da fili di rame per la trasmissione dell’alimentazione (HDMI 5V) e dei dati (ad es. HPD, CEC). Grazie a questa struttura, i cavi sono disponibili in lunghezze molto elevate comprese tra 5,00 e 100,00 metri e possono essere utilizzati in ambienti complessi. Tutti i cavi fino a una lunghezza di 20 metri sono certificati ATC. I cavi sono conformi allo standard HDMI "HDMI Ultra High Speed" per dispositivi compatibili HDMI 2.1 e sono in grado di trasmettere flussi AV fino a 48Gbps. Supportano risoluzioni fino a 8K / UltraHD-2 fino a 60Hz, incluso il segnale audio digitale, e con supporto HDCP fino alla versione 2.3. La trasmissione avviene senza ritardi (zero frame delay) e senza compressione, supporta ARC ed eARC nonché EDID trasparente. Il diametro ridotto del cavo, pari a soli 4,5 mm, consente un raggio di curvatura estremamente stretto fino a 45 mm (statico) o 90 mm (dinamico), in particolare per l’installazione in ambienti ristretti, come il retro di un rack. I connettori HDMI-A su entrambi i lati presentano da un lato contatti dorati di precisione e dall’altro un corpo connettore in alluminio. Queste finiture rendono i connettori stessi resistenti alla corrosione, garantendo una trasmissione dati funzionale a lungo termine. I cavi HDMI AOC utilizzano il principio "Plug&Play" e possono quindi essere impiegati come un cavo HDMI convenzionale. Sono unidirezionali, cioè vincolati alla direzione, e non devono essere collegati al contrario; le estremità sono chiaramente contrassegnate. L’adattamento ad altri tipi di segnale non può essere garantito. I cavi sono inoltre privi di alogeni. Pertanto, in caso di incendio producono una quantità di fumo significativamente inferiore rispetto ai cavi realizzati con alogeni.

Serie FiberX
Il settore AV continua a richiedere maggiore larghezza di banda, velocità superiori e qualità del segnale senza perdite su distanze sempre maggiori. Il cablaggio tradizionale in rame sta diventando meno affidabile o inadeguato per queste lunghe distanze. La linea di prodotti FiberX definisce da tempo gli standard come marchio leader per le soluzioni in fibra ottica. Combinando diversi standard di trasmissione ottica con tecnologia all’avanguardia, FiberX assicura che le infrastrutture AV esistenti continuino a soddisfare gli standard più elevati. Inoltre, l’elevata qualità della fibra dei prodotti FiberX offre raggi di curvatura più stretti, consentendo installazioni più rapide e semplici rispetto a prodotti comparabili.

Caratteristiche

• HDMI 2.1 – 48Gbps per risoluzioni fino a 8K UltraHD-2 60Hz
• Contatti dorati di precisione, resistenza EMI, bassa attenuazione
• Maschio HDMI-A a maschio HDMI-A, alloggiamento interamente in metallo
• Cavo ibrido – fibra per AV; rame per alimentazione e dati, Ø 4,5 mm
• Privo di alogeni (LSZH) per basse emissioni di fumo in caso di incendio
