PT-C-HDAEDE

De-embedder e Embedder Audio HDMI 4K 18Gbps

PT-C-HDAEDE è un de-embedder ed embedder audio HDMI 2.0 che consente molteplici manipolazioni audio complesse ed è quindi adatto sia per applicazioni home cinema private sia per installazioni professionali di alto livello. Supporta l’intera larghezza di banda HDMI 2.0 di 18Gbps in ingresso/uscita HDMI e può emettere il segnale audio HDMI sia in formato digitale che analogico. Allo stesso tempo, un segnale audio analogico (Line / Mic / Mic con alimentazione phantom a 48V) può essere incorporato e miscelato con l’audio HDMI oppure sostituirlo completamente. I segnali ARC vengono inoltre trasmessi in direzione inversa tramite HDMI. Il downscaler integrato converte le risoluzioni 4K in FullHD / 1080p, rendendo il sistema compatibile con dispositivi di visualizzazione meno recenti.

PureTools - Prodotti elettronici professionali per applicazioni commerciali

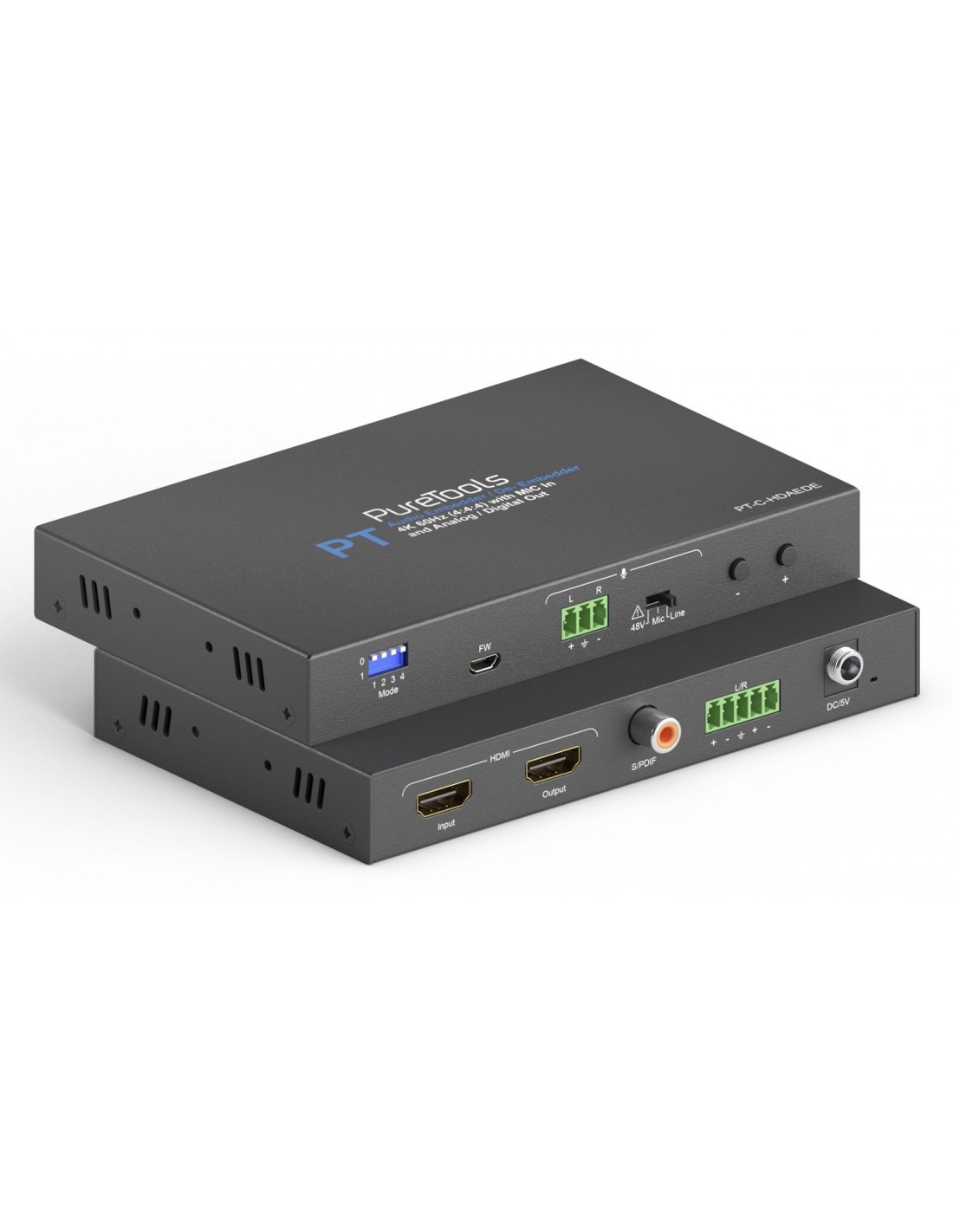

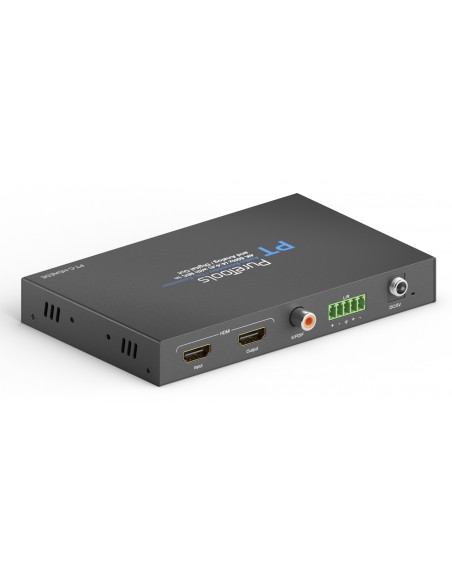

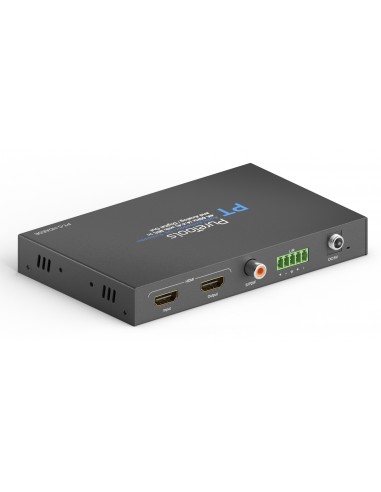

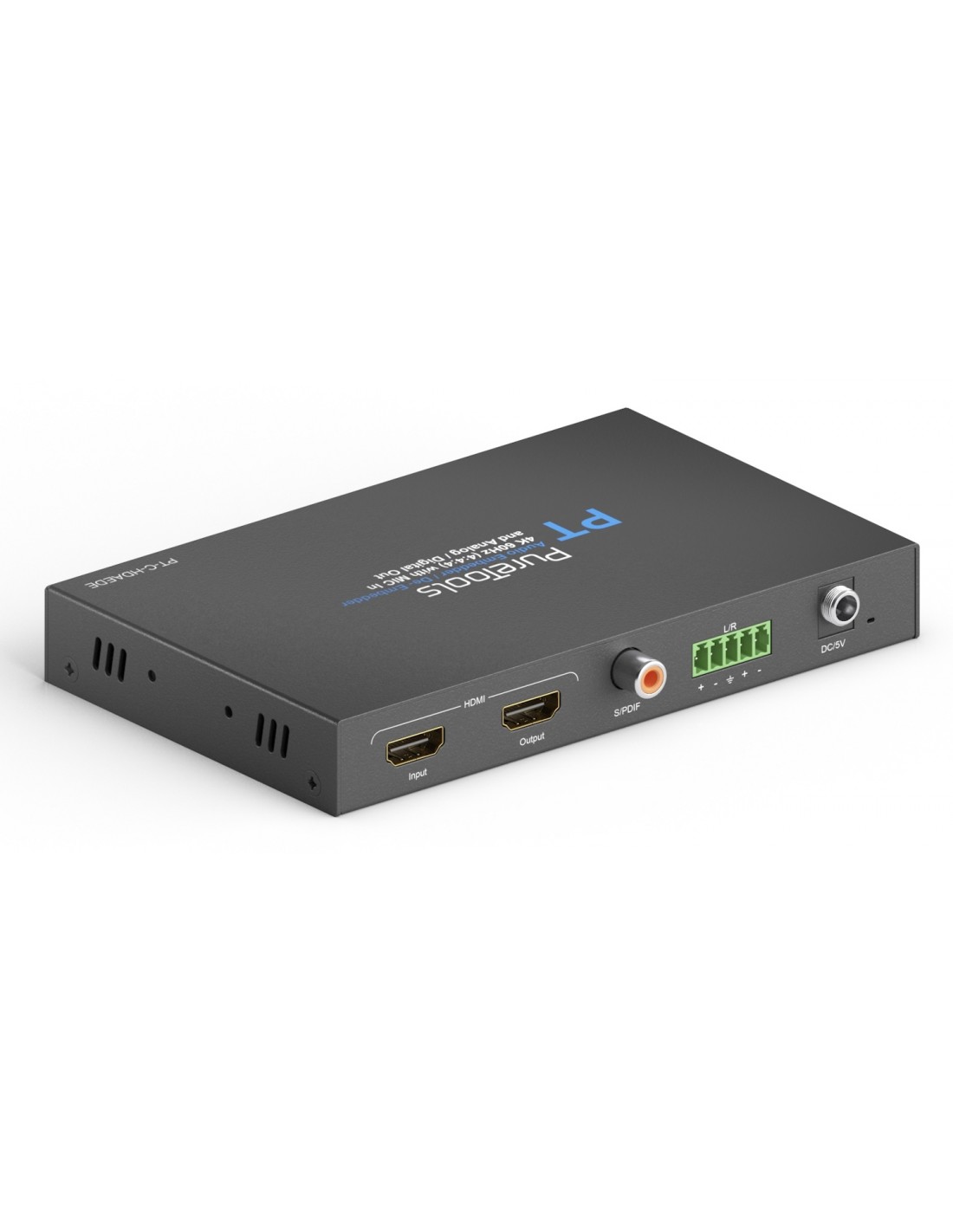

PT-C-HDAEDE De-embedder e Embedder Audio HDMI 4K 18Gbps consente manipolazioni audio complesse, aprendo così a concetti di installazione completamente nuovi. È dotato di un ingresso HDMI e un’uscita HDMI con supporto HDMI ARC, nonché di connessioni per de-embedding audio digitale (S/PDIF coassiale, max. 96KHz / 16Mbps) o analogico (bilanciato, Phoenix a 5 pin) e un connettore analogico (Phoenix a 3 pin) per embedding audio separato. Le connessioni HDMI supportano l’intera larghezza di banda HDMI v2.0 fino a 18Gbps per risoluzioni fino a 4K@60 (4:4:4). Sono supportati tutti gli standard della specifica HDMI v2.0, come HDR, DeepColor 12bit e HDCP 2.2, oltre ai formati audio digitali fino a LPCM 7.1 / 24bit / 96 kHz, Dolby Atmos e DTS-X.
La capacità di PT-C-HDAEDE di combinare liberamente i vari segnali audio in ingresso e uscita consente di utilizzarlo come semplice de-embedder o embedder audio, ma anche come unità voiceover, preamplificatore microfonico o mixer audio in situazioni più complesse.

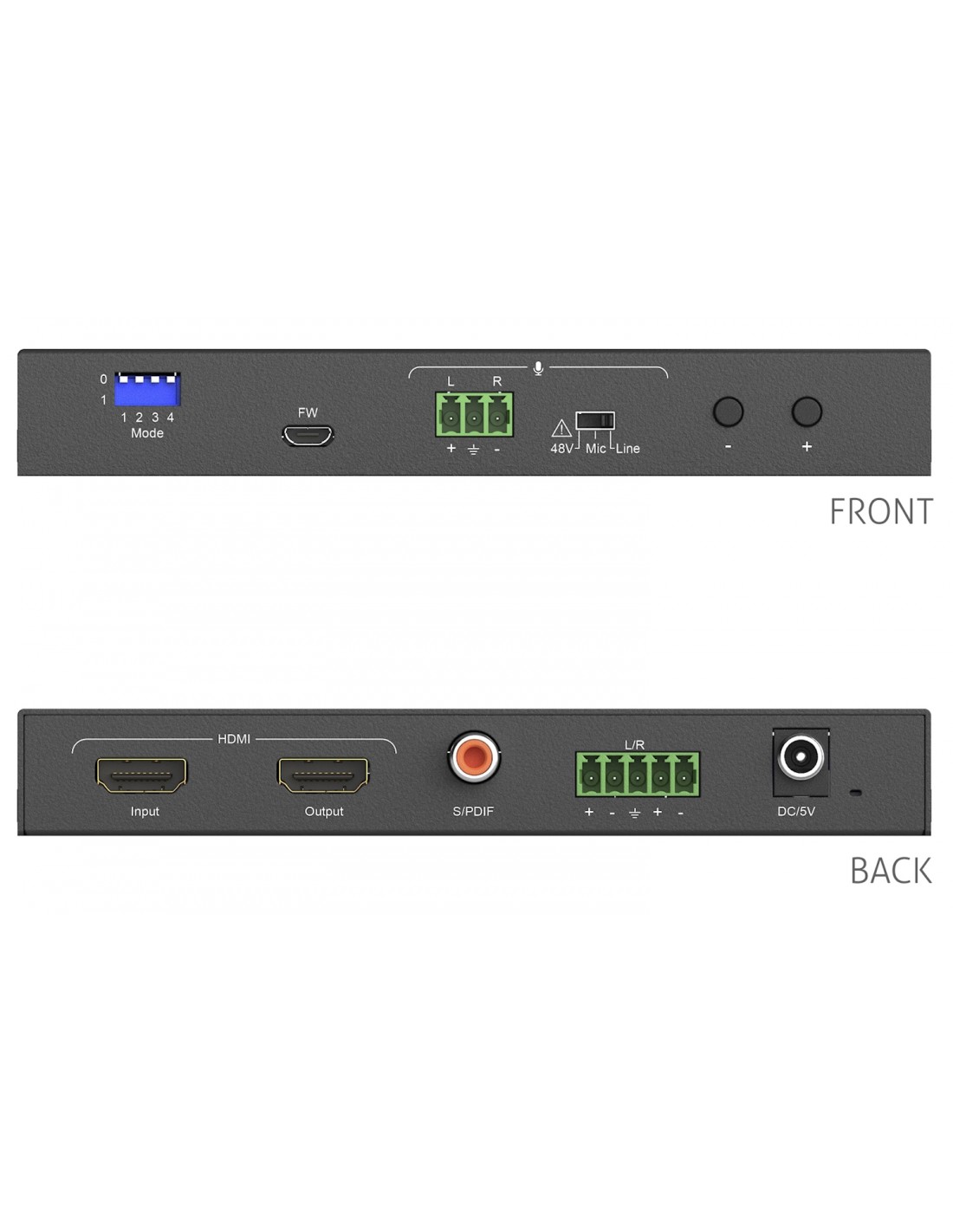

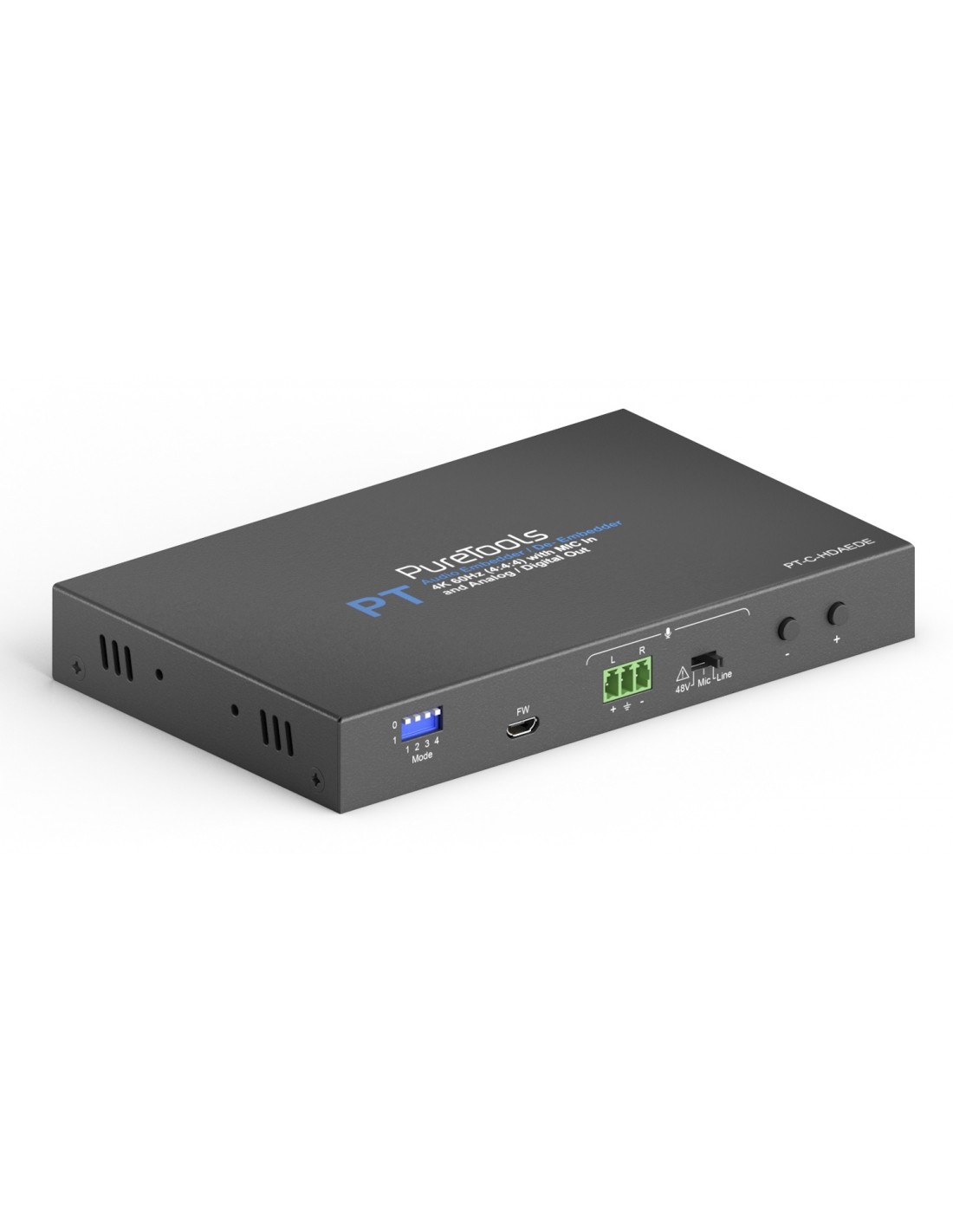

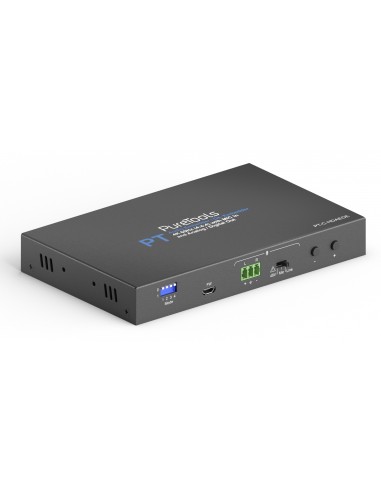

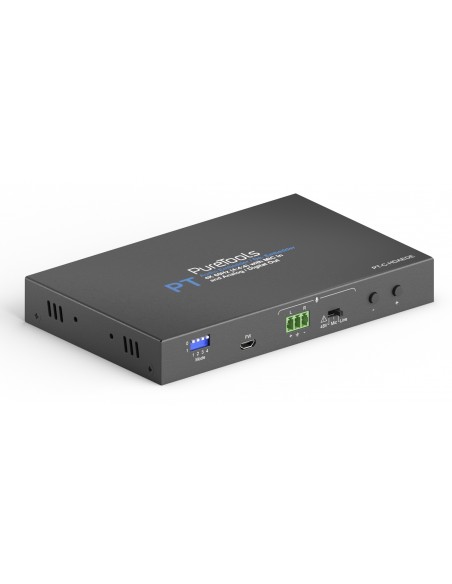

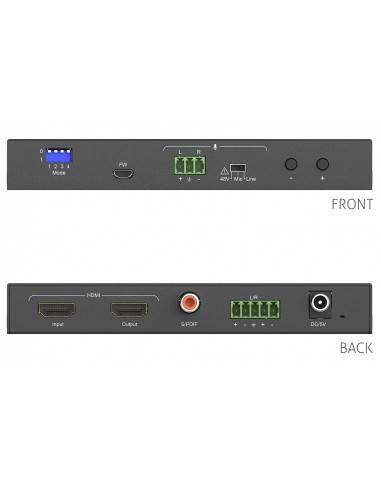

Quattro DIP switch sul pannello frontale controllano l’intero comportamento di mixaggio di PT-C-HDAEDE. Un totale di 16 combinazioni consente di impostare praticamente qualsiasi configurazione di uscita immaginabile. I quattro DIP switch controllano le seguenti impostazioni, in questo ordine: 1. attivazione/disattivazione dell’ingresso audio analogico, 2. attivazione/disattivazione dell’audio in ingresso HDMI, 3. configurazione audio dell’uscita HDMI, 4. configurazione audio dell’uscita S/PDIF. Una descrizione dettagliata è disponibile nel manuale. Sul pannello frontale è inoltre presente un selettore a tre posizioni che determina il formato dell’ingresso audio analogico: "Line", "Mic" o "Mic 48V". Quest’ultima impostazione è adatta per l’integrazione di un microfono (a condensatore) alimentato con phantom a 48V.
Ingresso e uscita HDMI supportano entrambi la trasmissione inversa del segnale audio tramite ARC. Il downscaler HDMI integrato può ridimensionare un segnale 4K in ingresso a FullHD / 1080p, rendendo PT-C-HDAEDE compatibile sia con dispositivi moderni sia con quelli meno recenti.
La porta Micro USB consente aggiornamenti firmware semplici.
Due pulsanti aggiuntivi sul pannello frontale controllano il volume dell’ingresso audio analogico in un intervallo da -18dB a +24dB con incrementi di 1dB.
Il connettore di alimentazione 5V / 1A sul retro dell’unità è avvitabile, rendendolo adatto a installazioni professionali. Un LED di alimentazione indica inoltre lo stato operativo.
Il design compatto con dimensioni complessive di 151 x 93,5 x 21 mm occupa poco spazio durante l’installazione e pesa solo 360 g. Questo consente di installare e utilizzare PT-C-HDAEDE in modo discreto anche negli spazi più ridotti, ad esempio in un rack AV in una sala server o in un mobile lowboard.

PureTools - Prodotti elettronici professionali per applicazioni commerciali
La linea PureTools è composta da prodotti elettronici audio/video di alta qualità come matrici, switcher, splitter, convertitori ed extender per installazioni e applicazioni AV professionali. La linea è focalizzata sulla trasmissione di segnali digitali come HDMI, DisplayPort, DVI, USB, HDBaseT e molti altri. Tecnologia affidabile progettata secondo gli standard più recenti e combinata con innovazioni intelligenti rendono la linea PureTools perfetta per gli installatori professionali, garantendo inoltre un’esperienza “Installa e dimentica” grazie a prestazioni di alto livello.

Caratteristiche

• De-embedding ed embedding audio con ingressi / uscite HDMI e D/A
• Supporta 18Gbps per risoluzioni fino a 4K UltraHD 60Hz
• Manipolazione audio avanzata incl. mix MIC/LINE e integrazione HDMI
• Alimentazione phantom 48V, de-embedding audio digitale / analogico
• Downscaling (4K - 1080p), pass-through per ARC, formati fino a DTS-X / Atmos
