Caratteristiche
- Distribuzione AV 10G scalabile all’infinito e indipendente via (Cat.6A o fibra multimodale) – Funzionalità come extender, switcher, splitter, matrice e controller video wall per 4K@60Hz 4:4:4 completo + HDR - Trasmettitore con 1x HDMI 2.0 e 1x ingressi DP 1.2

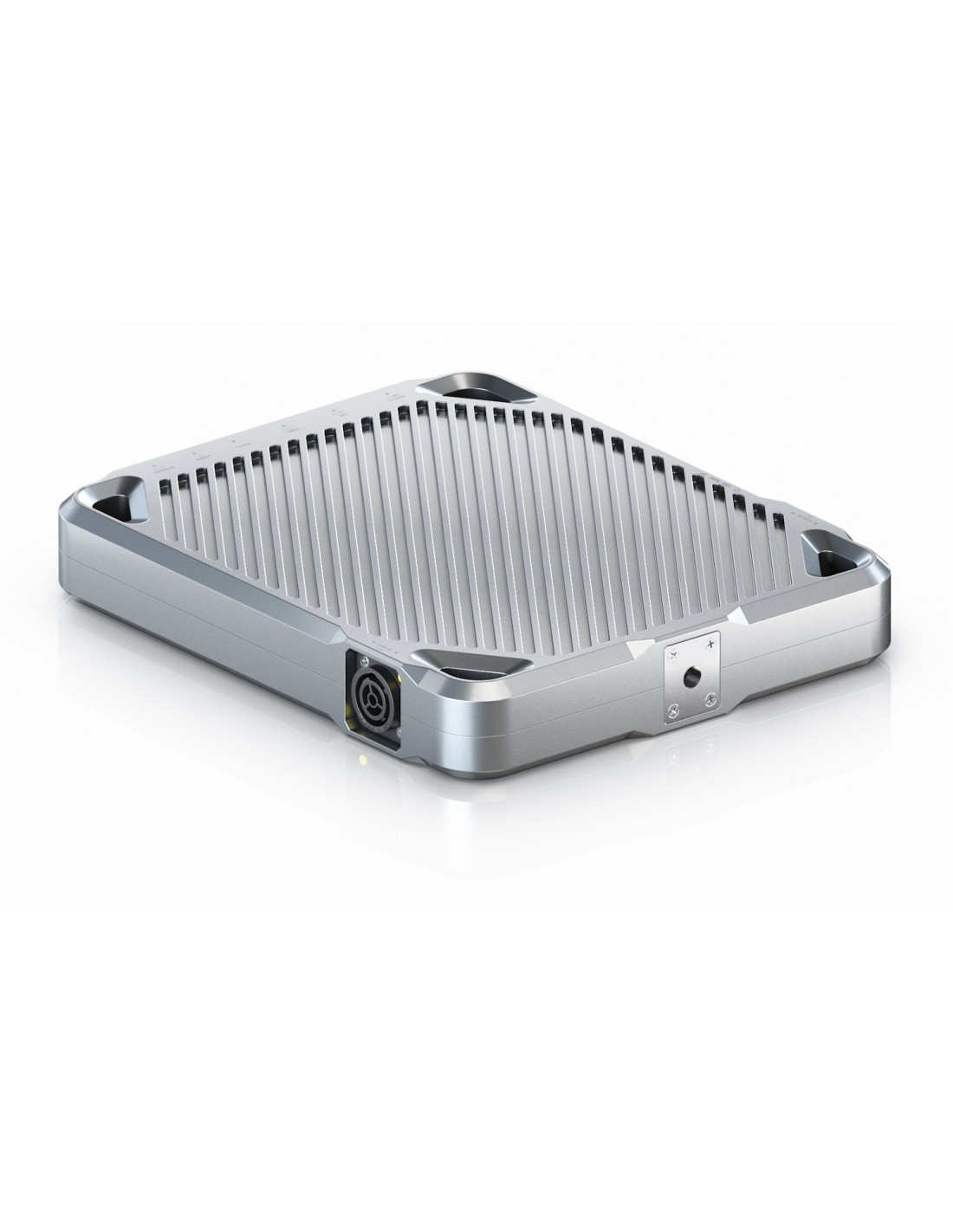

- Robusto chassis in alluminio fresato CNC con rivestimento antigraffio e marcatura completa delle porte, protezione avanzata contro umidità e polvere, gestione termica fanless, LED di stato inclinati obliquamente, fori doppi per montaggio con truss clamp, quattro fori per cinghie di sicurezza - Per 24/
- Gestione del dispositivo e switching tramite software (box di controllo aggiuntivo ancora integrabile) - Rilevamento automatico dei dispositivi, avvio automatico dello stream - Integrazione, estrazione e down-mixing PCM dell’audio bilanciato Alimentazione collegabile in cascata (IN & OUT) con connettori Neutrik powerCON TRUE1 - Pannelli con connettori D-type incassati e separazione dei connettori montati sul pannello dal PCBA
- Up e down scaling lato ricevitore, switching senza interruzioni, trasmissione visivamente lossless con latenza di frame zero - Tre modalità di switching video adattabili – Genlock, Fast Switch e Genlock Scaling Mode - Software IP per videowall fino a 5x5
IPAV Pro - Estensione AV professionale, switching IP e processing del segnale

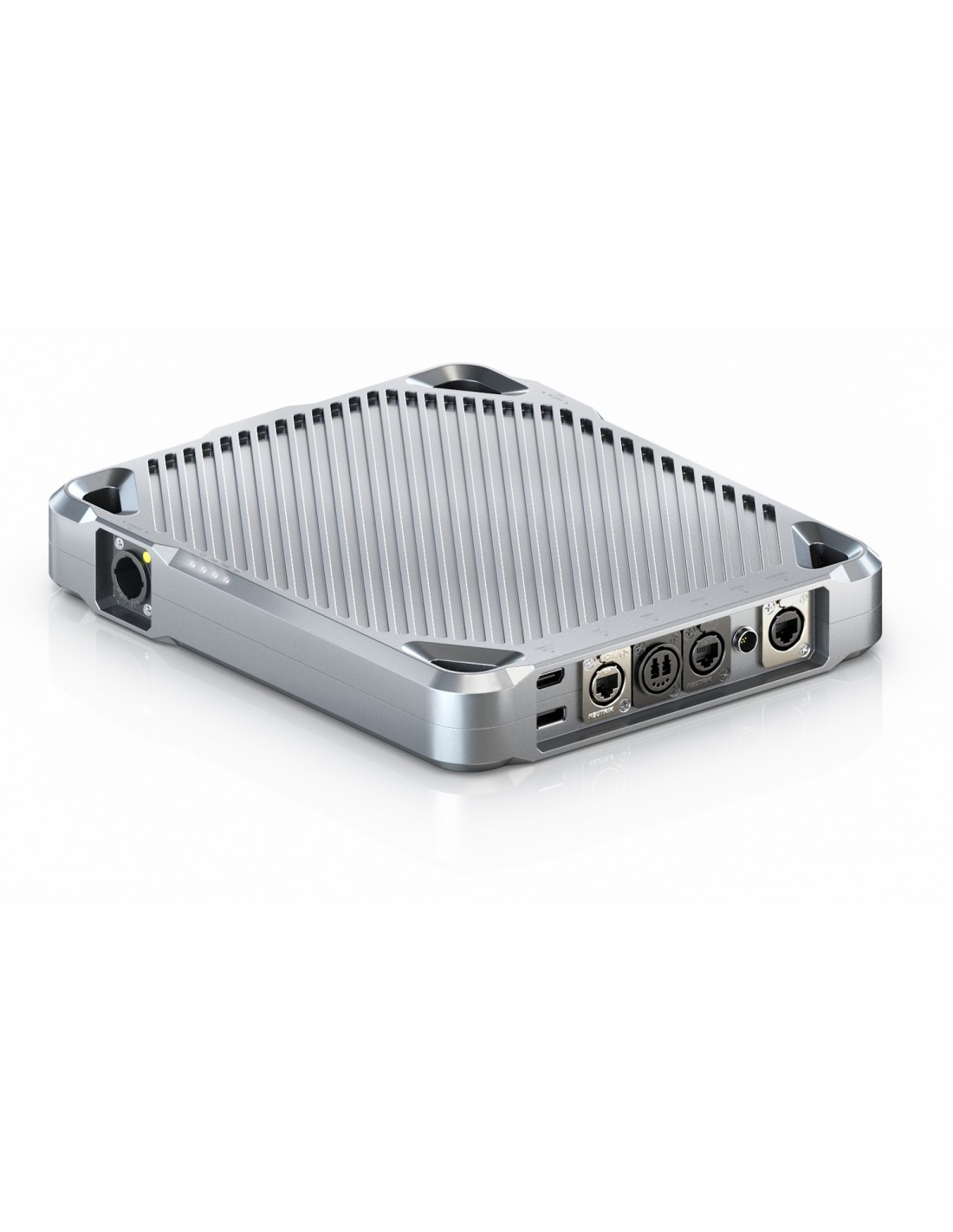

Trasmettitore / nodo di ingresso con connettori Neutrik, fibra multimodale (300 m)
La prima linea di prodotti al mondo conforme SDVoE™ di trasmettitori e ricevitori IP-based con trasmissione del segnale duale tramite cavo in rame o fibra ottica, sfruttando la piena tecnologia di switch 10GbE per una vera convergenza AV/IT professionale. Latenza di frame zero, switching senza interruzioni e riproduzione visivamente lossless dei segnali sorgente fino a 4K60Hz 4:4:4 senza artefatti. Trasmissione dati non compressa fino a 10Gbps di larghezza di banda - Compressione visivamente lossless a velocità di dati superiori. Questa versione robusta per applicazioni Rental e Staging è dotata di connessioni professionali Neutrik D-type estremamente resistenti, offrendo numerose funzionalità sofisticate e innovative per applicazioni sul campo.
Prodotti AV over IP professionali conformi SDVoE™

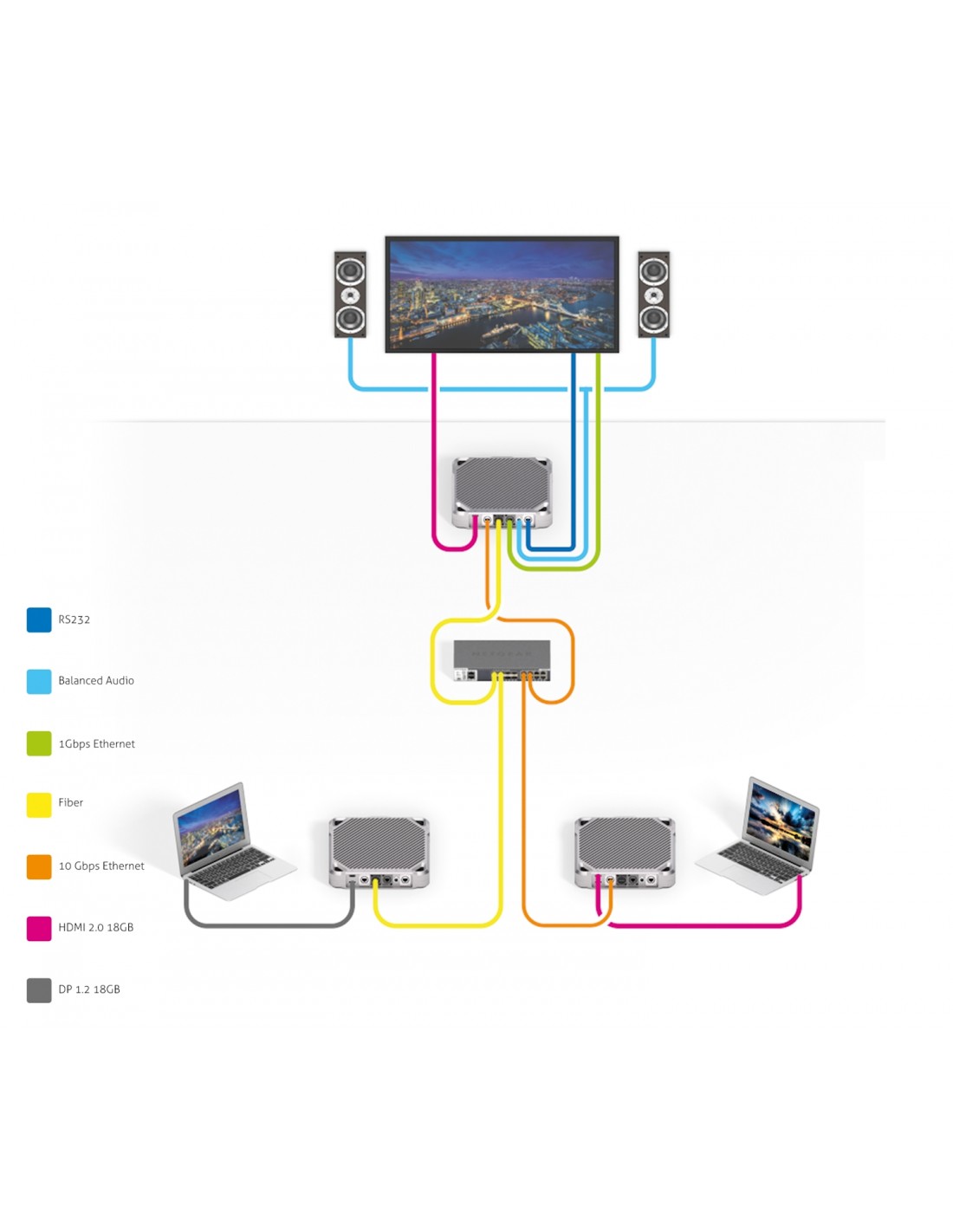

La serie IPAV PRO integra una tecnologia rivoluzionaria di switching IP 10GbE via Cat e/o Fiber in diversi chassis per una varietà di applicazioni:
I trasmettitori e i ricevitori (nodi di ingresso e uscita) sono disponibili nei seguenti chassis:
- Robusto chassis "Rugged" in alluminio fresato CNC con connettori D-type, soprattutto per applicazioni "Rental and Staging"
- Chassis standard come "black box", economico e dotato di connettori convenzionali
- Chassis per integrazione in rack da 19" con altezza di installazione 1RU, progettato per 2 trasmettitori/ricevitori in un solo chassis
- Come scheda plug-in openGear per chassis openGear

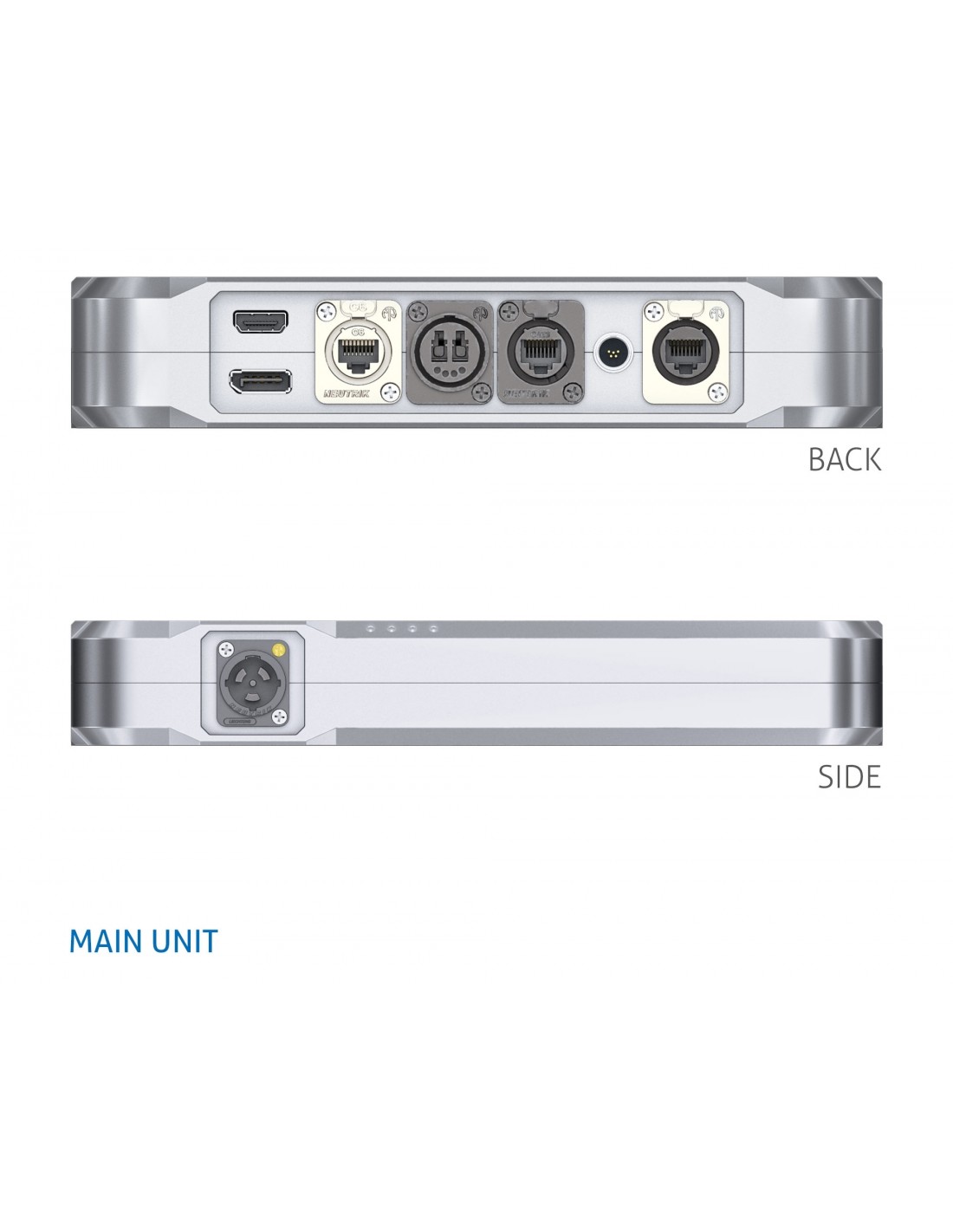

Questa robusta versione "rugged" per applicazioni rental & staging è dotata di un set completo di connettori professionali e resistenti, tra cui etherCON Cat6A e powerCON® TRUE1 di Neutrik. Per collegare il trasmettitore e il ricevitore IPAV Pro, entrambi sono dotati di serie di connettori opticalCON DUO (Multimode) di Neutrik, ma possono anche essere equipaggiati con prese Fiberfox (D-Type) per Singlemode o Multimode. Tutti sono montati su pannelli con connettori incassati per una protezione superiore delle connessioni. Per una maggiore durata e una più semplice sostituzione dei componenti, ogni singola connessione montata sul pannello è separata dal PCBA principale. Questa costruzione modulare delle porte consente riparazioni sul campo semplici ed economiche. Un’ampia gamma di accessori utili, come flight case, moduli SFP+ sostituibili o moduli server per l’integrazione GUI, completa la famiglia IPAV Pro.
Possedere un IPAV Pro significa avere sempre lo strumento giusto per il lavoro. Dalla semplice estensione punto-punto su cavo Cat.6A standard (Extender), fino al videowall multizona e allo switching matrix tramite cavi in fibra Neutrik o Fiberfox - La serie IPAV Pro gestisce con maestria il compito con estrema facilità.
Il chipset BlueRiver™ certificato SDVoE™ fornisce la piattaforma necessaria per abilitare una vera convergenza AV/IT. Tutti i prodotti AV over IP certificati SDVoE™ utilizzano lo stesso protocollo e sono interoperabili, indipendentemente dal dispositivo e dal produttore utilizzati.
Omni-Tool
Combinando nodi di ingresso e di uscita (trasmettitore/ricevitore), la serie IPAV Pro è in grado di imitare e migliorare qualsiasi funzione dei comuni prodotti per la distribuzione AV. Pertanto, la famiglia IPAV Pro è l’unica gamma di prodotti di cui avrai mai bisogno per la tua distribuzione AV - come "Extender", "Splitter", "Switcher", "Matrix" e "Videowall Controller". Il numero di nodi di ingresso/uscita è limitato solo dal numero di porte disponibili.

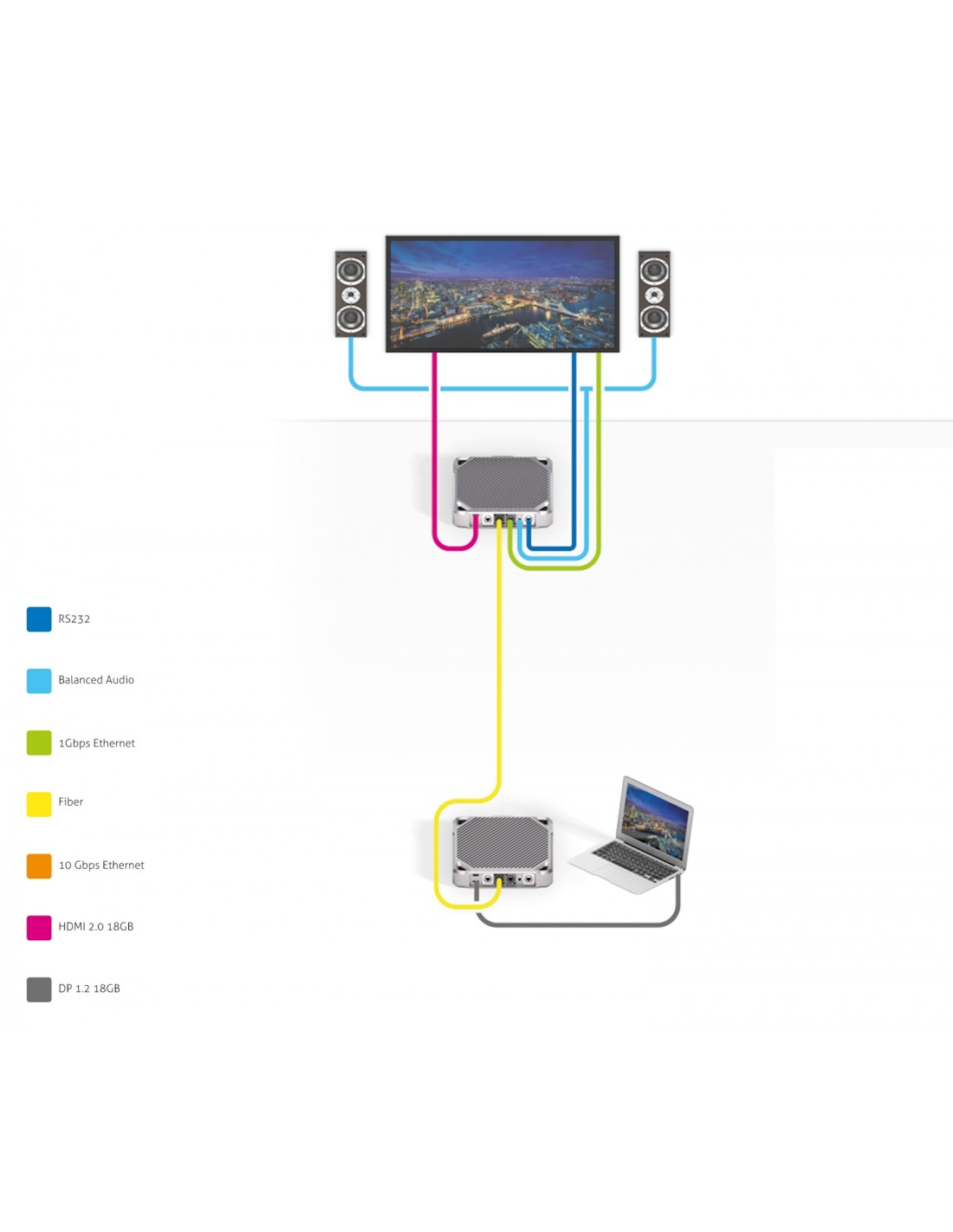

Extender
In una configurazione punto-punto, non è necessario uno switch. Distribuisci dati a piena larghezza di banda fino a risoluzione 4K@60 4:4:4, oltre a Ethernet 1G, audio e segnali di controllo via IP - Supera i limiti delle altre tecnologie.

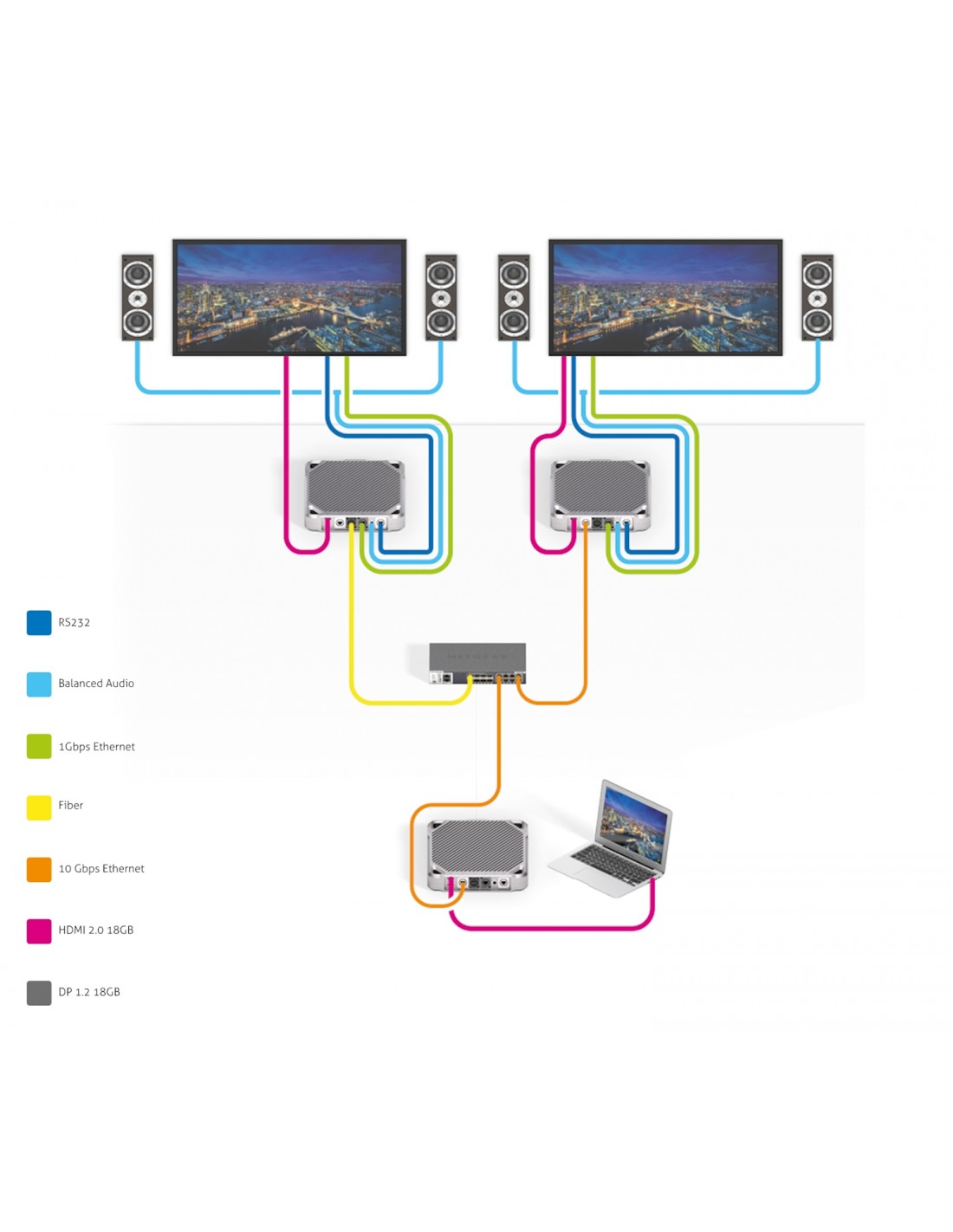

Splitter
Con un solo trasmettitore e uno switch Ethernet 10G, qualsiasi segnale A/V può essere distribuito in modo impeccabile e istantaneo a un numero quasi illimitato di ricevitori e schermi, un numero qualsiasi di volte.
Switcher
Utilizza un solo ricevitore (Rx), oltre a uno switch Ethernet 10G, per distribuire un numero illimitato di sorgenti a un singolo schermo. Il numero di sorgenti è limitato solo dal numero di switch Ethernet utilizzati.

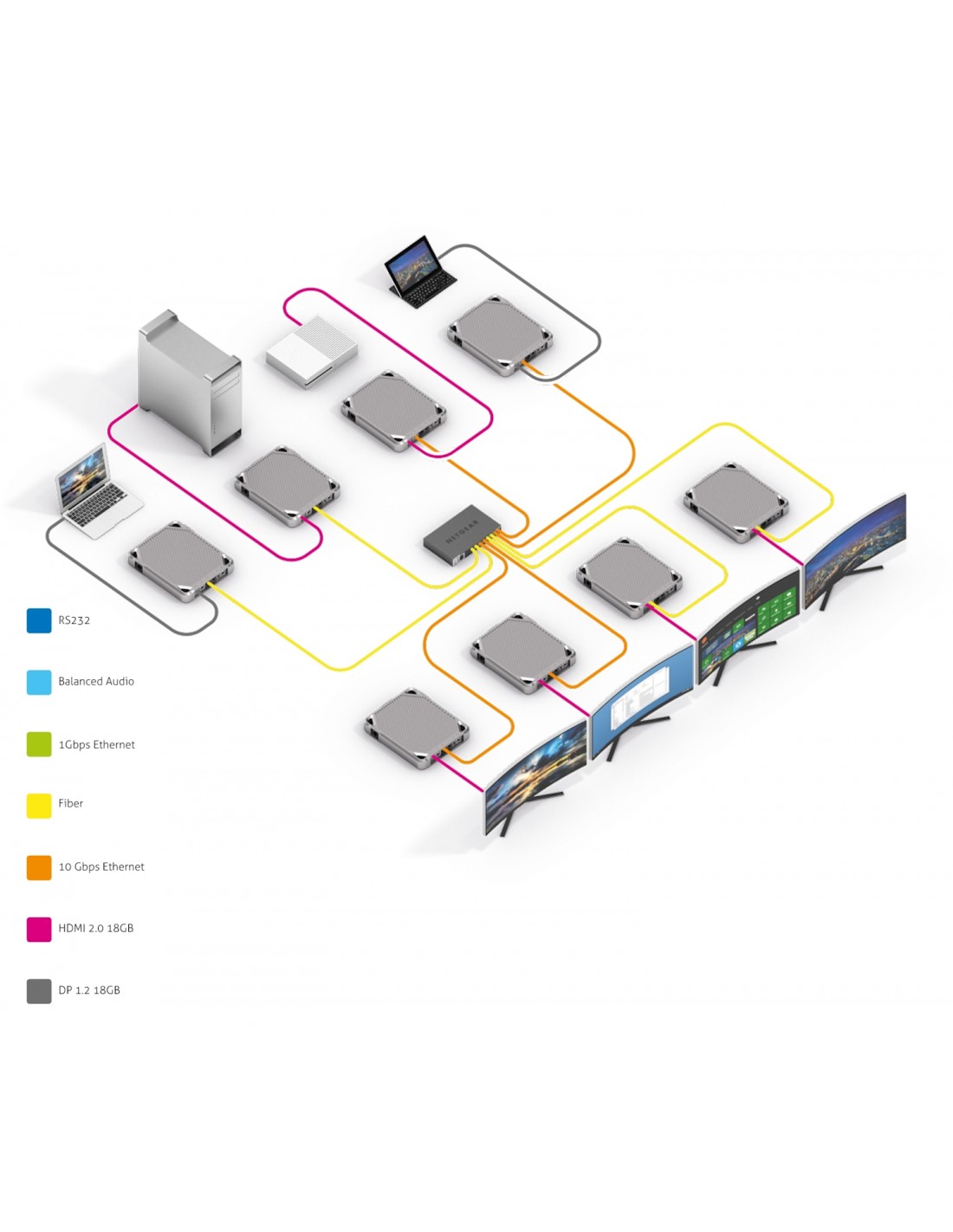

Matrix
La combinazione di switching e splitting consente un sistema matrix completamente scalabile. Instrada in modo indipendente video, audio, IR e segnali di controllo da qualsiasi sorgente a qualsiasi endpoint. La serie IPAV PRO consente aggiornamenti on-the-fly e un numero praticamente illimitato di porte I/O.

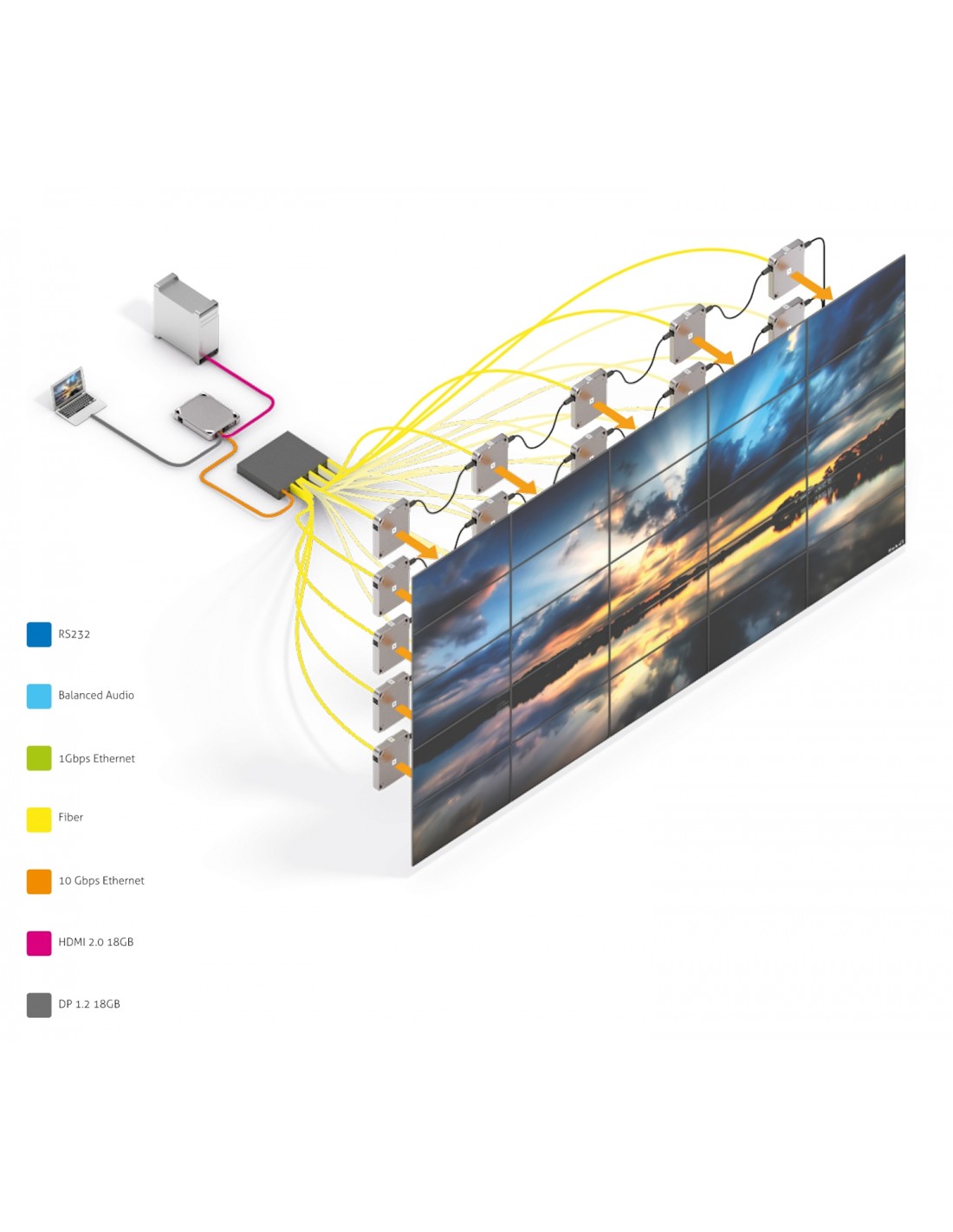

Video Wall
Crea e gestisci video wall in configurazioni fino a 5x5 schermi. La linea IPAV PRO offre correzione completa delle cornici e switching seamless istantaneo di materiale sorgente a piena banda, oltre ad altre funzionalità innovative per la gestione dei videowall.
Caratteristiche chiave della famiglia IPAV Pro
Distribuzione AV scalabile limitata solo dal numero di porte 10GbE disponibili Varietà di chassis specializzati per applicazioni diverse Trasmissione a piena larghezza di banda 4K@60Hz 4:4:4 incl. HDR Supporto completo della versione HDCP Ingressi doppi commutabili, HDMI 2.0 o DisplayPort 1.2 Progettato per applicazioni 24 / 7 / 365 Switching senza interruzioni e trasmissione visivamente lossless con latenza di frame zero Tre modalità di switching video adattabili - Genlock, Fast Switch, Genlock Scaling Trasmissione via Category 6A, fibra Multimode e Singlemode Up e down scaling di qualità broadcast Processamento videowall fino a 5x5 con gestione software completa incl. correzione bezel Embedding / de-embedding audio bilanciato e down-mixing PCM Switching indipendente di video, audio, Ethernet 1G e segnali di controllo
Adattabilità e affidabilità
La serie PRO offre una flessibilità completa in loco in un unico dispositivo. Possedere un IPAV PRO significa avere sempre lo strumento giusto per il lavoro. Dalla semplice estensione punto-punto su cavo Cat.6A standard, fino al videowall multizona e allo switching matrix tramite cavi in fibra Neutrik o Fiberfox - La serie PRO gestisce con maestria il compito con estrema facilità.
Potente affidabilità
La serie IPAV PRO combina una rivoluzionaria tecnologia di switching IP 10GbE con uno chassis rinforzato realizzato su misura per il rental e lo staging. Distribuzione affidabile di 4K non compresso in tempo reale, con latenza di frame zero e qualità d’immagine pixel perfect, anche negli ambienti più esigenti.
SDVoE™ - Uno standard di settore rivoluzionarioLa tecnologia SDVoE™ fornisce la piattaforma necessaria per abilitare una vera convergenza AV/IT. Con l’avvento di switch 10GbE relativamente economici, connettività I/O conveniente con qualità, scalabilità e affidabilità superiori, l’AV può finalmente condividere la stessa infrastruttura collaudata senza compromessi. La serie IPAV PRO adotta questa rivoluzionaria tecnologia AV-over-IP, la racchiude in un involucro rinforzato e la equipaggia con funzionalità di livello professionale per applicazioni uniche di rental e staging.
BlueRiver™ - il cervello dietro la potenzaIl chipset certificato SDVoE™ di Semtech utilizza un’architettura di rete IP-based diffusa per la trasmissione dei pixel invece della tecnologia proprietaria su misura spesso usata nei router matrix tradizionali. I chipset BlueRiver™ possono estendere e commutare in modo indipendente video, audio, Gigabit Ethernet e altri segnali di controllo con latenza zero utilizzando cavi CAT e fibra MM/SM standard. I chipset BlueRiver™ AV over IP sono gli unici chipset al mondo in grado di trasportare UltraHD/4K HDR non compresso e a latenza zero su Ethernet standard e costituiscono la base della tecnologia Software Defined Video Over Ethernet (SDVoE™). Utilizzando un’architettura sincrona basata su pacchetti per la trasmissione dei pixel, BlueRiver™ può estendere e commutare in modo indipendente video, audio, Gigabit Ethernet e altri segnali di controllo tramite switch Ethernet standard disponibili sul mercato. In combinazione con l’Application Programming Interface (APl) BlueRiver™, i chipset forniscono una piattaforma hardware/software per i prodotti SDVoE™, supportando applicazioni come switching matrix, distribuzione di segnali di controllo e processing video.
Prestazioni e capacità
Prestazioni di trasporto Latenza end-to-end inferiore a 100 microsecondi (meno di 1/100 di frame) Il video è non compresso, eccetto per 4K/60 8-bit 4:4:4 e 10-bit 4:2:2 La compressione è estremamente leggera, rapporto 1,41:1 e 100% priva di artefatti
Interfacce video HDMI 2.0, con supporto di tutte le risoluzioni fino a 594 MHz 4K / 60 Hz / RGB e 4:4:4 8-bit 4K / 60 Hz /4:2:2 10-bit per applicazioni broadcast e medicali 4K / 60 Hz /4:2:0 10-bit e 12-bit HDR Interfacce audio I2S stereo I/O e I2S multicanale I/O con supporto di tutti i formati HDMI 2.0, inclusi: PCM multicanale, Dolby True HD, DTS-HD Master Audio
Distanza di trasmissione Fino a 100 metri con Cat.6a standard e superiori Fino a 300/550 metri con fibra multimodale OM3/OM4 Fino a 30 km con fibra monomodale (MM STP+ fornito di serie)
Processore AV BlueRiver™ Up scaling e down scaling di qualità broadcast Conversione dello spazio colore, subsampling cromatico e frame-rate conversion Videowall con uscite sincronizzate e correzione bezel Down-mixing PCM multicanale Instradamento indipendente di audio, RS232 ed Ethernet Gigabit
Il software - Scarica qui

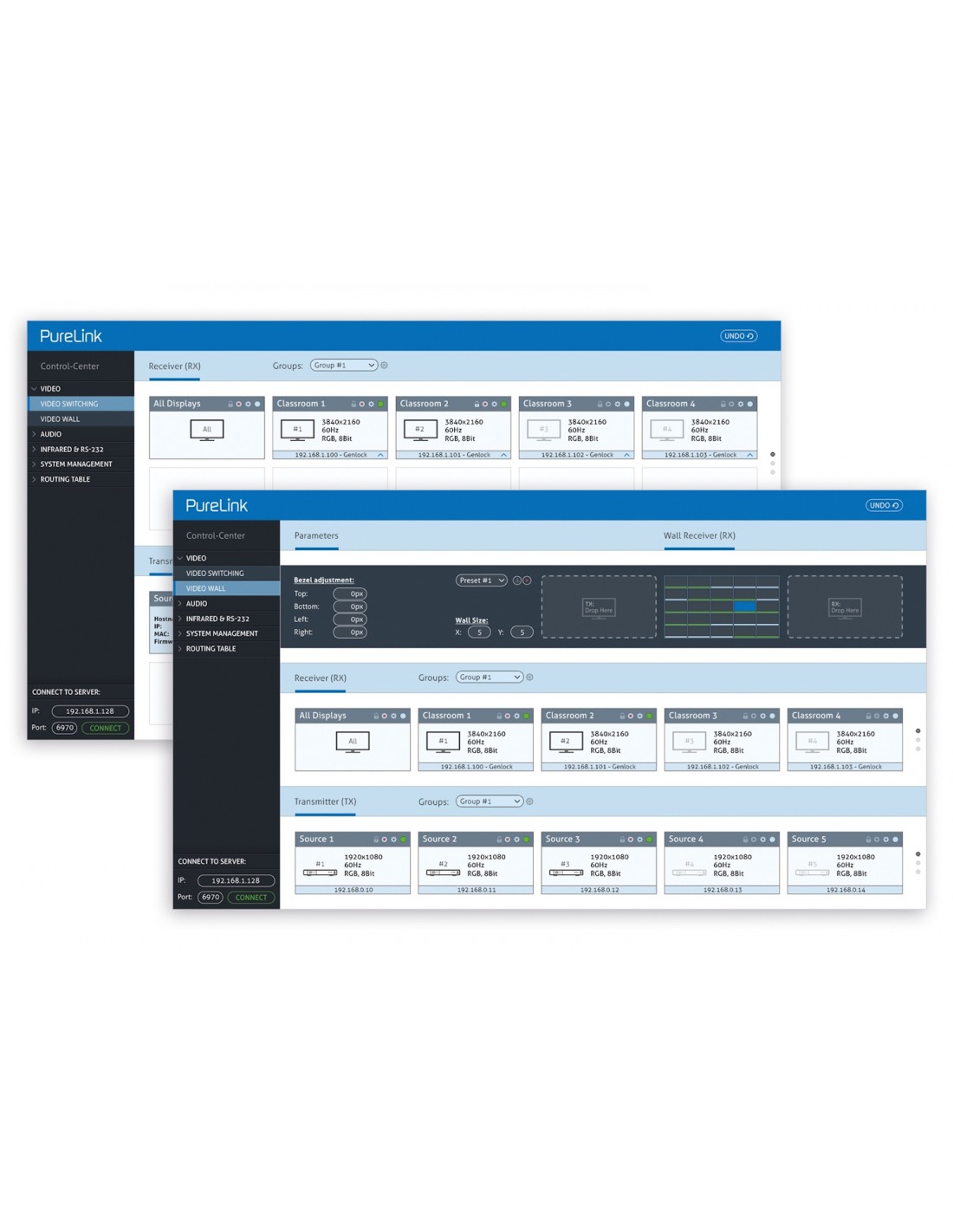

La piattaforma unica BlueRiver™ consente il controllo completo del sistema da un solo PC che esegue il software di gestione, compatibile con Windows 7 (o successivo). Il PC di controllo può essere collegato sia allo switch di rete 10GBaseT sia alla porta Gigabit del trasmettitore o ricevitore IPAV PRO per controllare l’intera infrastruttura. Il software di controllo offre una panoramica grafica di tutti i dispositivi sorgente e display connessi, incluse le rispettive informazioni sul flusso, come risoluzione, refresh rate e le impostazioni esatte di trasmettitore e ricevitore.
Caratteristiche chiave del software: Rilevamento automatico dei dispositivi che consente funzionalità Plug&Play, nessuna configurazione manuale necessaria Schermata di login protetta da password per una gestione sicura dei dispositivi Monitoraggio dello stato incl. indirizzo IP, porta, stato della connessione, modalità video, ecc. Distribuzione audio e downmix: qualsiasi Rx può emettere il flusso audio originale incorporato nel segnale di uscita (max. 8 canali) oppure un downmix stereo a 2 canali sulla porta analogica Raggruppamento di più dispositivi per una facile gestione delle zone Backup e ripristino delle impostazioni Controllo RS232 di qualsiasi dispositivo di terze parti connesso tramite input a riga di comando console Aggiornamenti firmware remoti Visualizzazione "System Log" per scopi di troubleshooting.
Modalità video configurabili dall’utente
Modalità Genlock Simula una connessione via cavo L’uscita display su Rx è sincronizzata 1:1 con l’ingresso sorgente su Tx Non compresso: latenza inferiore a 30µs / Compresso: latenza max. 120µs Modalità Fast Switch Commutazione più rapida della sorgente d’ingresso, seamless per l’occhio umano Latenza massima di 2 frame, non genlockata al segnale di ingresso dal trasmettitore Il display collegato al Rx è sincronizzato a un raster video che invia un segnale costante, quindi quando avviene il cambio sorgente non ci saranno schermo nero né interruzioni dell’immagine L’uscita e il frame rate dal ricevitore vengono scalati al dispositivo display collegato Modalità Genlock Scaler Combina i vantaggi delle modalità "Genlock" e "Fast Switching" Bassa latenza e sincronizzazione della sorgente della modalità Genlock Scaled output resolution (senza conversione del frame rate) della modalità Fast Switch Il raster video non si basa sul frame buffer, ma è genlockato alla sorgente Questa combinazione produce un’uscita a latenza minima con una risoluzione diversa dal materiale sorgente Modalità Videowall Una singola sorgente può essere estesa su più display L’uscita su ogni Rx viene scalata alla risoluzione nativa del display collegato Correzione bezel visiva e graficamente avanzata, direttamente nell’interfaccia software
