PT-CON-WP8B

Pannello di Controllo Programmabile a 8 Pulsanti a Placca da Parete, Nero

PureTools Modulo Pannello di Controllo a 8 Pulsanti a Placca da Parete – Integrazione Multi-Protocollo per Sistemi AV

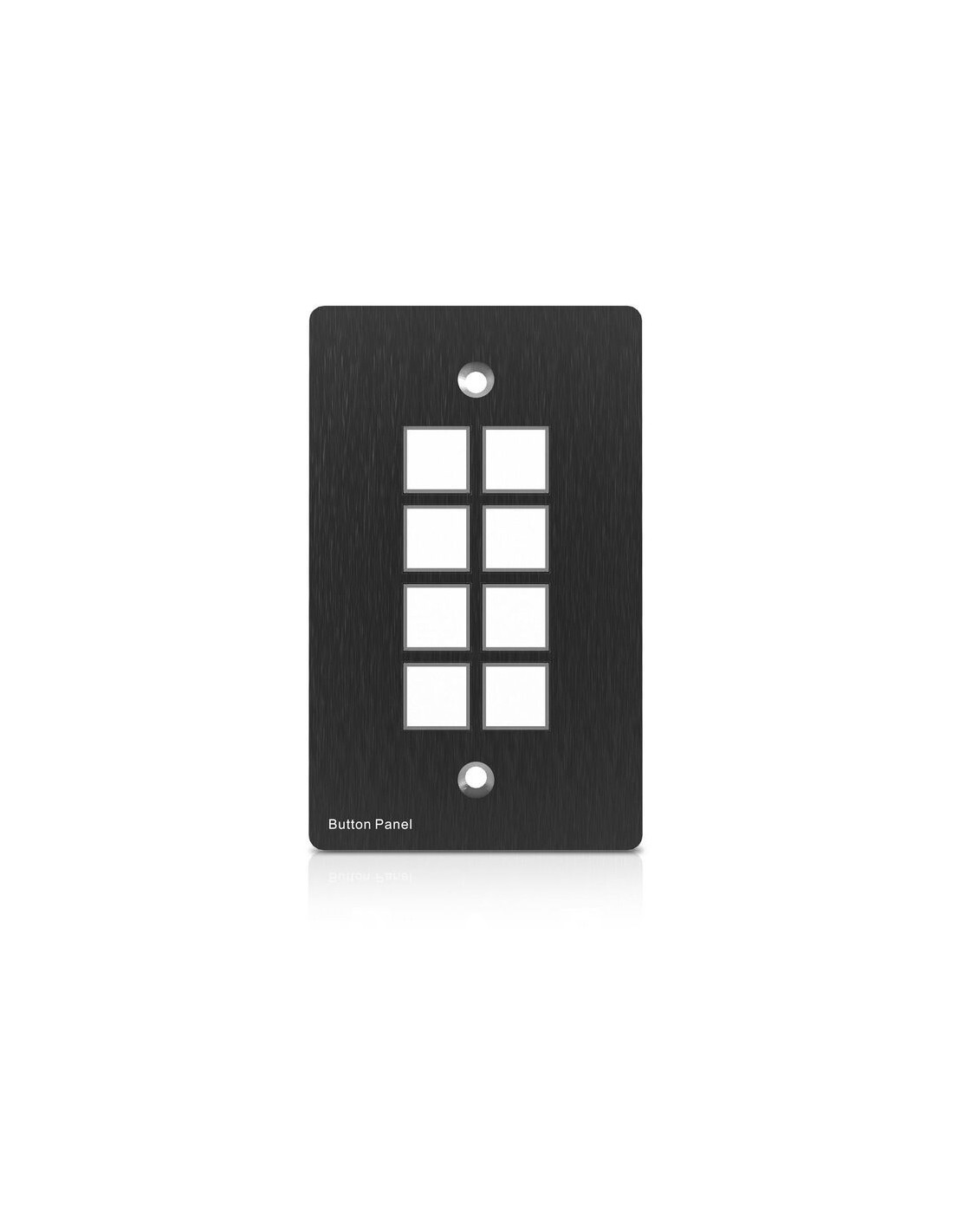

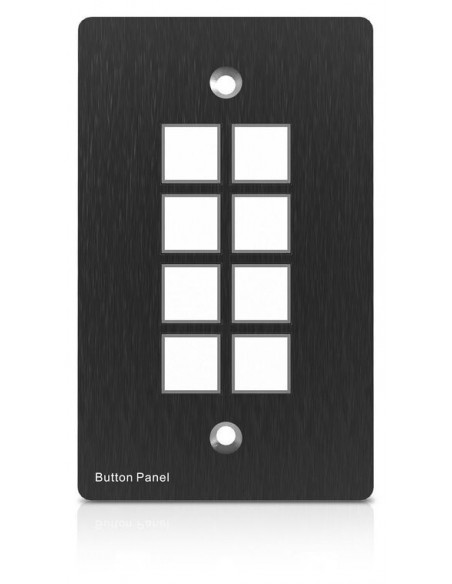

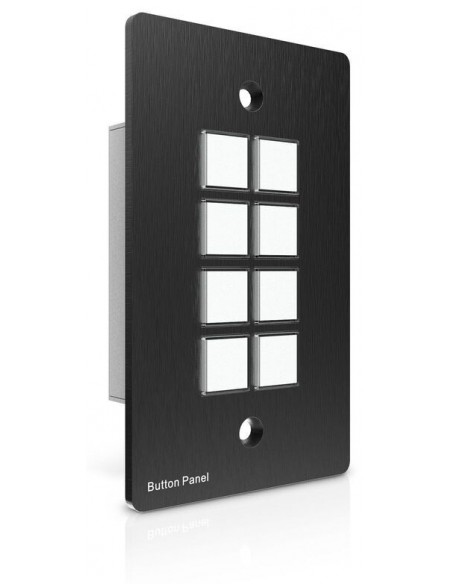

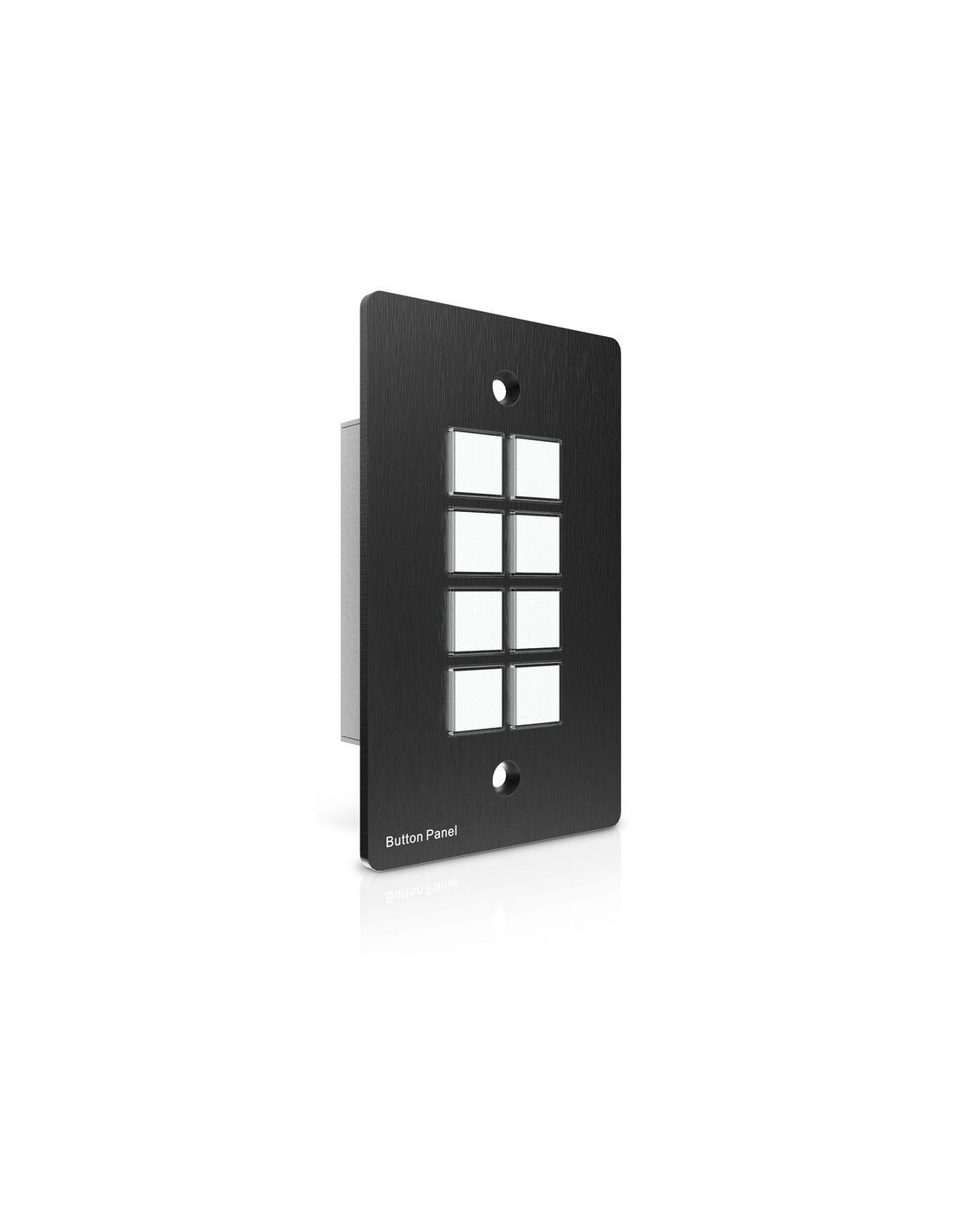

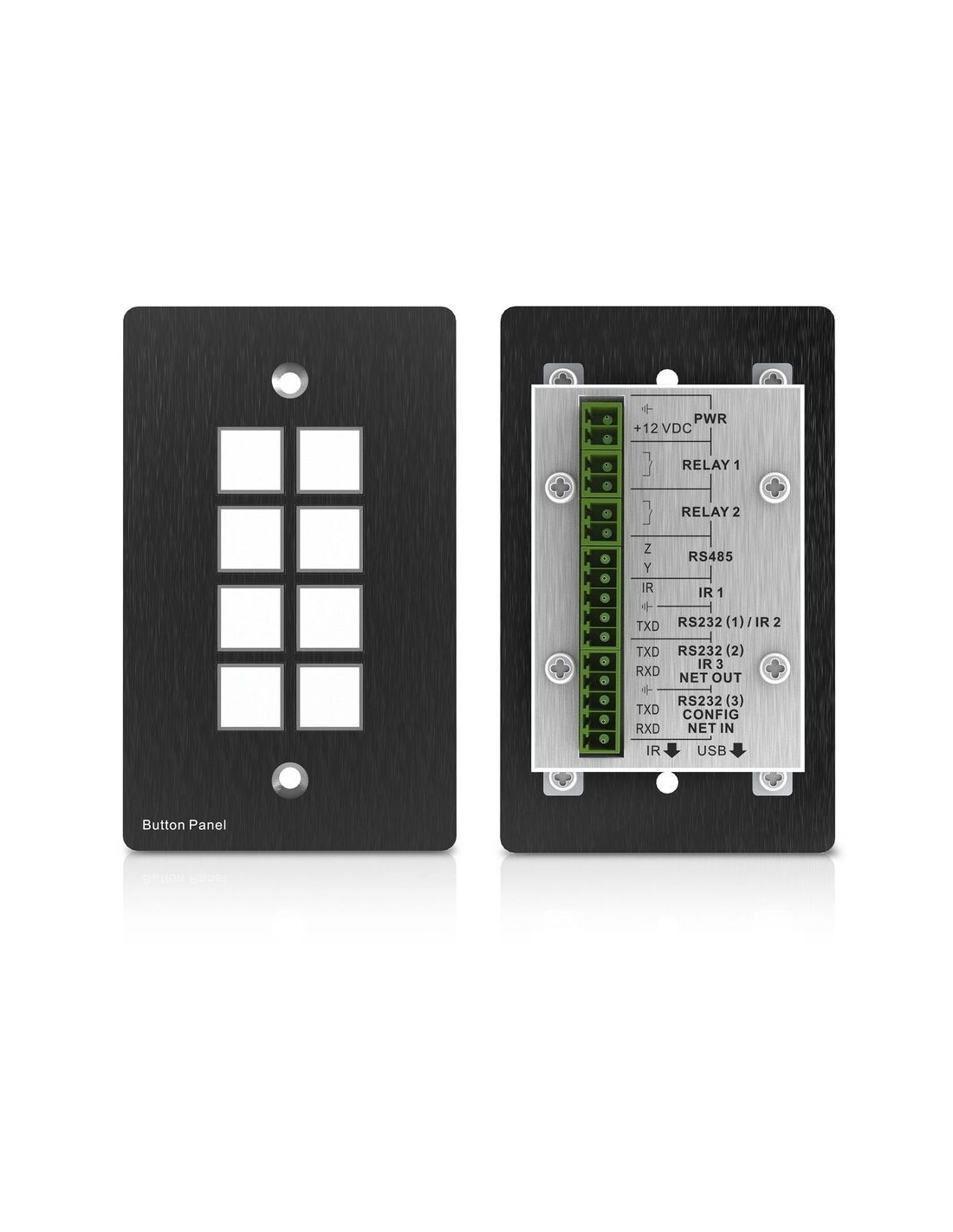

Il Modulo Pannello di Controllo a 8 Pulsanti a Placca da Parete PureTools è dotato di otto pulsanti retroilluminati e individualmente programmabili con coperture trasparenti, progettato per l'installazione diretta a parete in una scatola elettrica standard a 2 posti. Ogni pulsante supporta etichettatura personalizzabile e può essere configurato per trasmettere una gamma di segnali di controllo, tra cui RS232, RS485, IR e uscite di trigger. La programmazione avviene tramite software PC utilizzando connettività USB o RS232, consentendo una rapida installazione e riconfigurazione. Più pannelli — fino a 99 unità — possono essere interconnessi in un unico sistema, abilitando il controllo sincronizzato in ambienti AV distribuiti come sale riunioni, sale di controllo o installazioni per la segnaletica digitale.

• Interfaccia a Pulsanti Retroilluminati Personalizzabile: I pulsanti trasparenti e illuminati accettano etichette definite dall'utente, favorendo una chiara identificazione delle funzioni di controllo in ambienti AV con scarsa illuminazione o ad alto traffico.

• Uscita Segnale Multi-Protocollo: Ogni pulsante è programmabile individualmente per trasmettere segnali RS232, RS485, IR o trigger, facilitando l'integrazione con un'ampia gamma di hardware AV e sistemi di controllo.

• Configurazione Intuitiva via PC: La programmazione e il caricamento dei comandi sono gestiti tramite software dedicato, accessibile via USB o RS232, semplificando la configurazione e le regolazioni in loco.

• Sistema di Loop Scalabile: Fino a 99 pannelli di controllo possono essere interconnessi e gestiti come un sistema unificato, supportando il funzionamento sincronizzato su più zone o stanze.

• Installazione in Scatola Elettrica Standard: Il pannello è progettato per l'installazione diretta in una scatola elettrica a 2 posti, garantendo compatibilità con le comuni cassette da incasso e facilitando l'integrazione nell'infrastruttura esistente.

Soluzione Tecnica per il Controllo AV Distribuito
Il Modulo Pannello di Controllo a 8 Pulsanti a Placca da Parete PureTools risponde alla necessità di un controllo flessibile, scalabile e indipendente dal protocollo nelle installazioni AV professionali. La sua interfaccia programmabile, il supporto multi-protocollo e l'espandibilità del sistema consentono una distribuzione precisa dei comandi e un funzionamento unificato in ambienti AV complessi.

La Serie PureTools – Prodotti AV di Alta Qualità per Applicazioni Commerciali

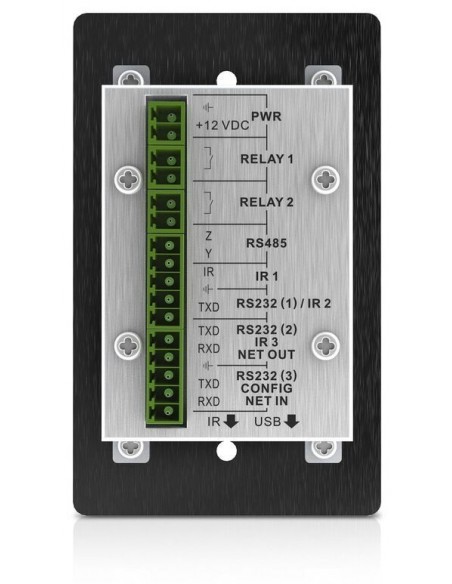

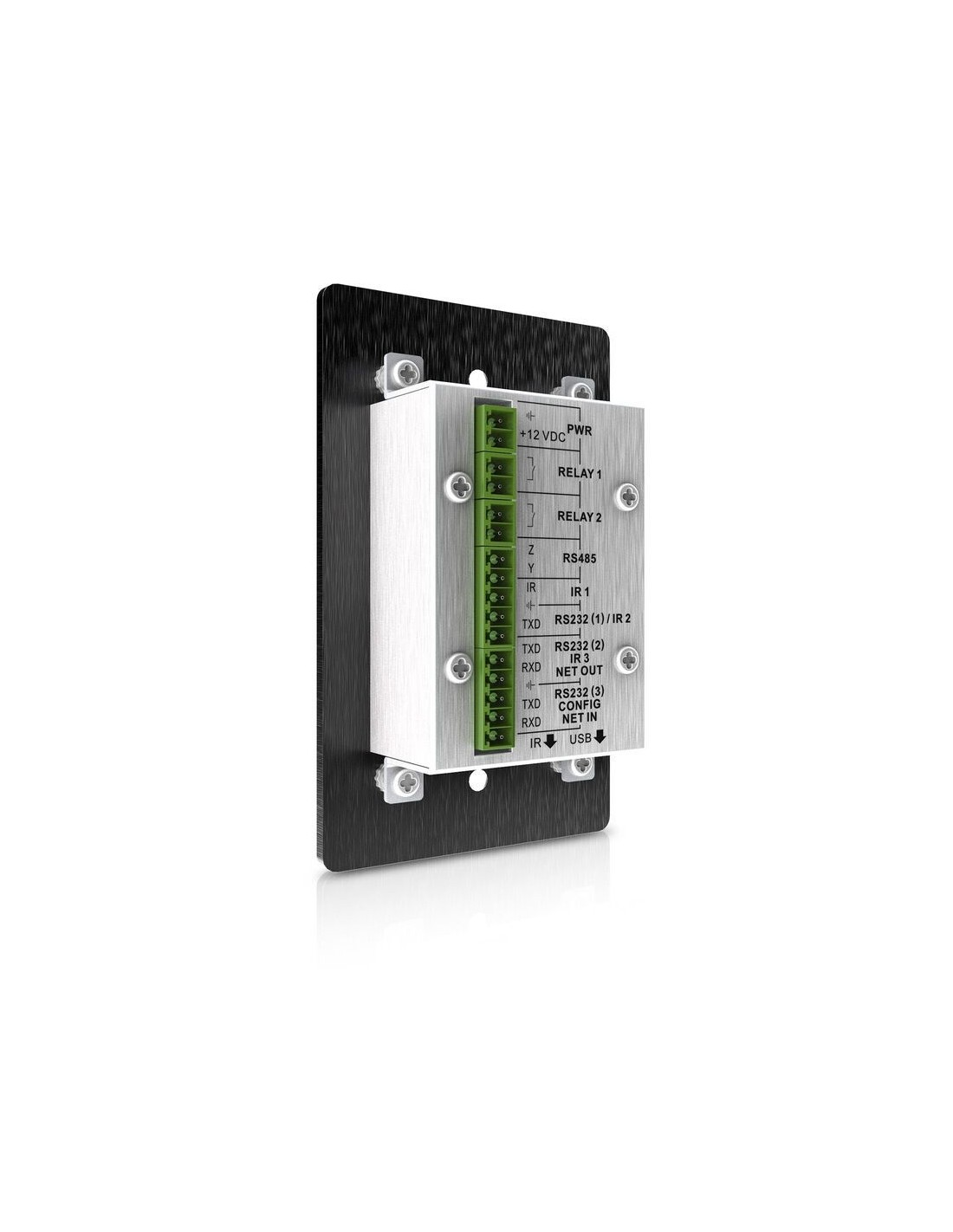

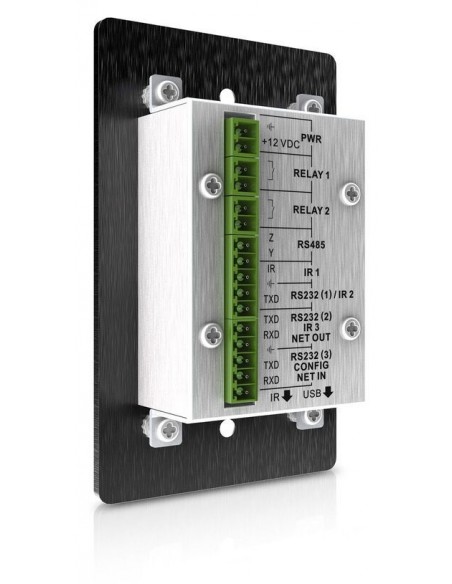

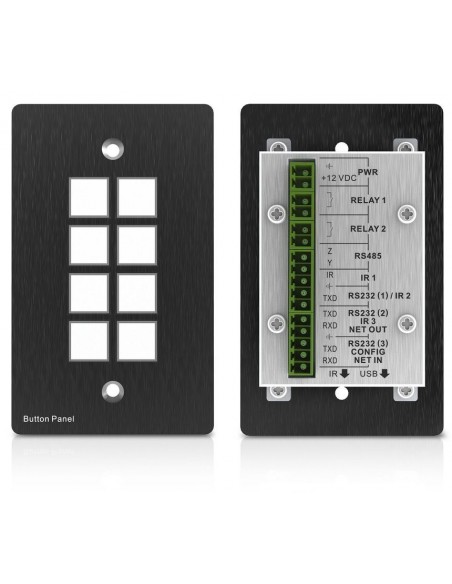

Il modulo PT-WP8 è un pannello di controllo a 8 pulsanti individualmente programmabili nel formato 1-gang (2,75" x 4,5") per qualsiasi applicazione AV, con ogni pulsante che supporta impostazioni di pagina e toggle. È particolarmente adatto per l'integrazione nel mobilio per ufficio. Ogni tasto è liberamente programmabile e dispone di porte di controllo RS232, RS485, IR e relè per controllare qualsiasi dispositivo desiderato.

Pulsanti trasparenti e luminosi, programmabili
Ogni pulsante può essere programmato da un PC tramite USB o RS232 utilizzando il software — tutti i dettagli e le funzionalità di questo software semplice e intuitivo sono disponibili nel manuale utente. L'intensità della retroilluminazione dei pulsanti traslucidi è regolabile. Le etichette personalizzabili e intercambiabili per ogni pulsante possono essere modificate a piacere.

Connettore Mini USB:
- Comunicazione con un PC tramite software completo e intuitivo per la programmazione dei pulsanti
- Trasmissione dei dati infrarossi durante l'apprendimento IR (opzionale). Porta sensore infrarossi: ricezione e apprendimento del codice IR per creare un database IR personalizzato

Software e Programmazione:
- Installazione: È necessario installare i driver USB appropriati (normalmente inclusi in Windows). Il software può funzionare in modalità "stand-alone", senza alcuna installazione
- Connessione: Il pannello di controllo può essere collegato al computer via USB o RS232 per la programmazione e per impostare le funzioni predefinite di ogni pulsante
- Set di azioni: Aggiungere un'azione all'elenco azioni, poi aggiungere gli eventi risultanti desiderati a questa azione per farla eseguire
- Il firmware è aggiornabile via USB

Scarica qui il software di programmazione

Pulsanti software:
- Nel pannello di configurazione del software sono disponibili tre diversi "colori tasto": bianco, blu e giallo
- I pulsanti bianchi rappresentano gli 8 pulsanti fisici sul pannello frontale
- I pulsanti software blu e gialli possono essere configurati con una funzione speciale o un set di azioni e poi assegnati a uno dei pulsanti bianchi
- Ciò significa che un pulsante fisico può attivare una serie praticamente illimitata di comandi e azioni

Nota:
- Questo pannello di controllo può attivare diverse porte contemporaneamente, consentendo a ogni pulsante di inviare comandi RS232/RS485, codice IR e controllare il relè allo stesso tempo.

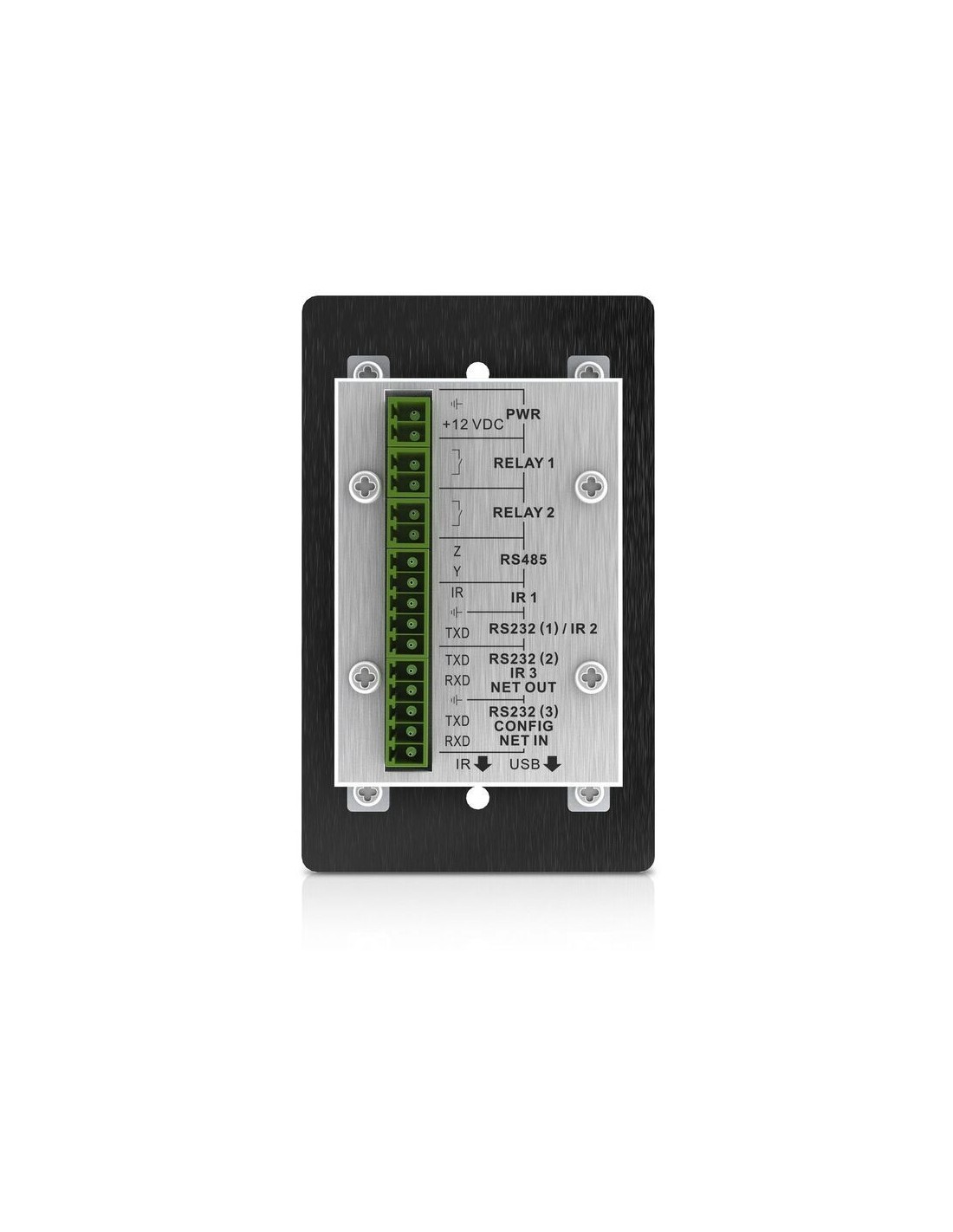

- La porta RS232 1 e la porta IR 2 condividono la stessa porta; l'utilizzo specifico dipende dalle impostazioni individuali del software. In modalità RS232, è possibile solo una trasmissione unidirezionale senza ricezione simultanea.

Caratteristiche

• Pulsanti trasparenti e retroilluminati con etichette personalizzabili
• Ogni pulsante individualmente programmabile, es. segnali RS232, RS485, IR e trigger
• Programmazione intuitiva con caricamento e configurazione semplice dei comandi
• Fino a 99 pannelli di controllo possono essere collegati in loop nel sistema e controllati insieme
• Programmazione software via PC tramite USB o RS232, installazione in scatola elettrica a 2 posti
